S series High OH
大口径光ファイバは大きなコア径を持つ石英系光ファイバで高密度の光エネルギー伝送が可能です。
本製品は、可視光から近赤外域までの幅広い波長域で良好な透過特性を示します。
レーザ加工やレーザ治療など、高出力の光エネルギーが必要となる分野や、分光分析、光センシングなどの分野でも広く応用されています。
特長
・高エネルギー密度の光伝送
・広い波長域で良好な光透過特性
・機械的強度
・耐紫外線性
仕様
| 項目 | S.200/220 | S.400/440 | S.600/660 | S.800/880 | S.1000/1100 |
| コア径 (µm) | 200±10 | 400±20 | 600±30 | 800±40 | 1,000±50 |
| クラッド径 (µm) | 220±11 | 440±22 | 660±33 | 880±44 | 1,100±55 |
| 被覆外径 (µm) | 900±100 | 1,100±100 | 1,400±100 | 1,700±100 | 2,000±200 |
| 推奨最小曲げ半径(mm) | 44 | 88 | 132 | 176 | 220 |
| 屈折率分布 | SI | ||||

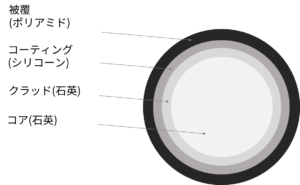

| コア材質 /クラッド材質 | SiO₂ (High-OH) / F- SiO₂ | ||||

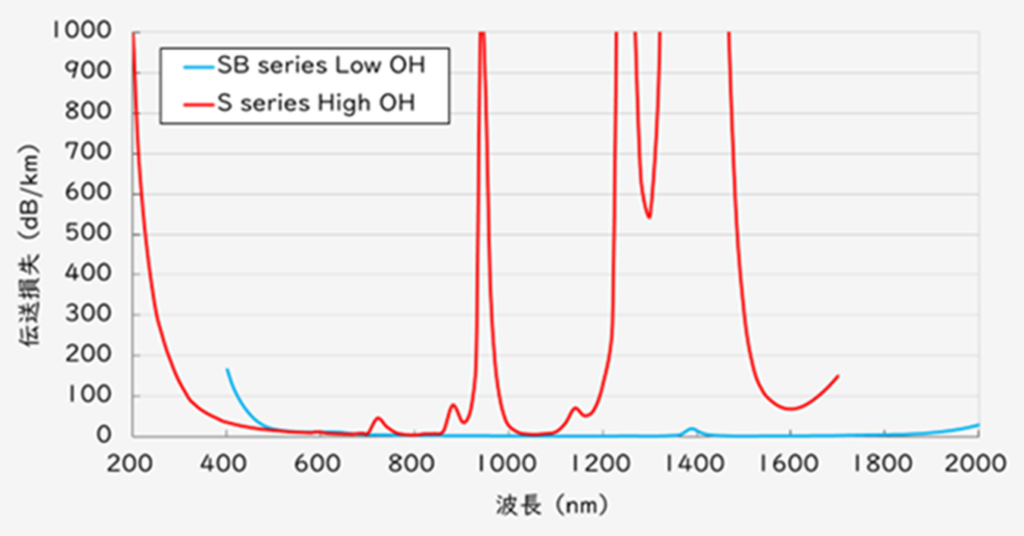

| 伝送損失 (dB/km) | ≦ 10 (@800nm) as nominal value ≦200 (@300nm) | ||||
| コーティング材質 / 被覆材質 | シリコーン / ポリアミド | ||||
| NA（開口数） | 0.22 ± 0.02 | ||||
| 使用温度(℃) | -20 ～ 60 | ||||
| 被覆色 | 黒 | ||||
|  | ||||
その他カスタム品
・被覆に関して、FEP, PFAなどのご要望についてはご相談承ります。
・高耐熱タイプとして、ポリイミド（PI）被覆光ファイバも対応可能です。
・量産品への対応
お客様の仕様に応じて、各種大口径ファイバの製造を設計、試作から量産まで
対応いたしますので、御相談ください。
