RGB帯
偏波保持ファイバ

フジクラの偏波保持ファイバ(PANDAファイバ)は、高い寸法精度と円形の応力付与部により、優れた偏波保持を実現しております。本製品は純粋石英コアタイプのため、高エネルギー光の伝送に対応しており、RGB帯(紫-赤色光)の伝送が可能です。長年培ったファイバ設計および製造技術をもとに、 PANDAファイバは低損失、低偏波クロストーク、融着接続や光コネクタに適した構造を実現しております。


カタログダウンロード

特長

・RGB帯(紫-赤色光)の伝送が可能
・低損失、低偏波クロストークといった優れた光学特性
・純粋石英コアタイプのため、高エネルギー光の伝送に対応
・RoHS指令対応

仕様

項目SC40-PX-U25D-H(RGB)SC40-PX-U40D-H(RGB)SC40-PX-H90D-H(RGB)
波長帯RGB 帯
モードフィールド径 (μm)2.3 ± 0.6 @ 0.41 μm、 3.8 ± 1.0 @ 0.63 μm
コア偏心量 (μm)≤ 0.5
クラッド外径(長径) (μm)125 ± 1
伝送損失 (dB/km)≤ 50 @ 0.41 μm
カットオフ波長 (nm)≤ 400
曲げ偏波クロストーク
(dB, Φ60mm × 10 ターン)
≤ -30 @ 0.63 μm
ビート長 (mm)≤ 2.0 @ 0.63 μm
許容曲げ半径2 %プルーフ品:R20 mm
被覆材質UV硬化型樹脂UV硬化型樹脂/
ポリエステル
エラストマー(黒)
被覆外径 (μm)245 ± 15400 ± 15900 ± 100

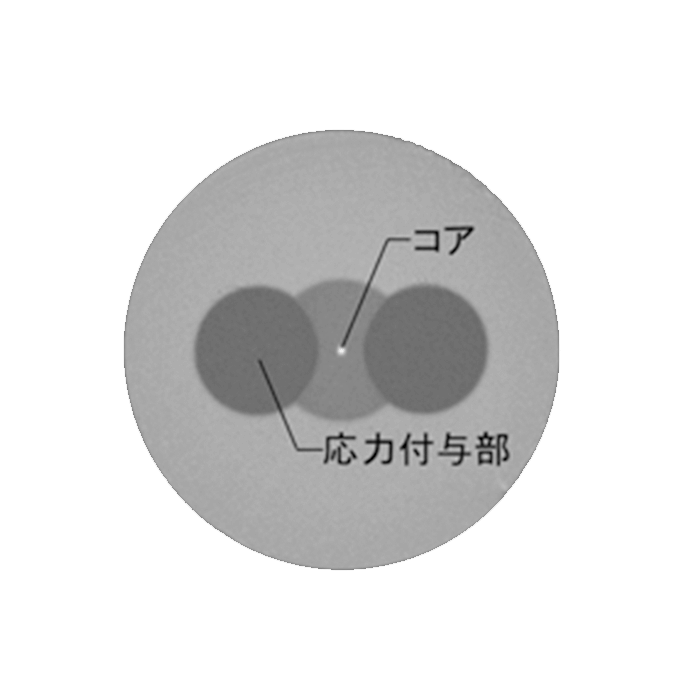

断面イメージ
