耐熱性(ポリイミド被覆)
偏波保持ファイバ

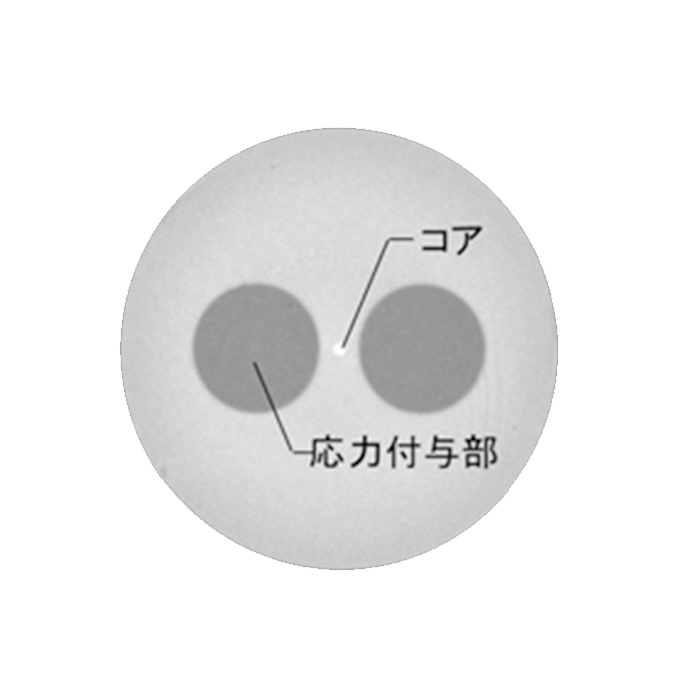

フジクラの偏波保持ファイバ(PANDAファイバ)は、高い寸法精度と円形の応力付与部により、優れた偏波保持を実現しております。本製品はポリイミド樹脂被覆のため、-60 ~ 300 ℃の広い温度範囲で使用可能です。長年培ったファイバ設計および製造技術をもとに、 PANDAファイバは低損失、低偏波クロストーク、融着接続や光コネクタに適した構造を実現しております。


カタログダウンロード

特長

・ポリイミド樹脂被覆のため、-60~300℃の広い温度範囲で使用可能
・低損失、低偏波クロストークといった優れた光学特性
・RoHS指令対応

仕様

項目SM98-PS-Y15SRSM15-PS-Y15
波長帯980 nm1550 nm
モードフィールド径 (μm)6.6 ± 0.5 @ 980 nm9.4 ± 1.0 @ 1550 nm
コア偏心量 (μm)≤ 0.5
クラッド外径(長径) (μm)125 ± 1
伝送損失 (dB/km)≤ 2.5 @ 980 nm≤ 2.0 @ 1550 nm
カットオフ波長 (nm)870 – 950≤ 1440
偏波クロストーク (dB/5m)≤ -25 @ 980 nm≤ -25 @ 1550 nm
ビート長 (mm)1.5 – 2.7 @ 980 nm≤ 4.0 @ 1550 nm
許容曲げ半径1 %プルーフ品:R30 mm
被覆材質ポリイミド(1層)
被覆外径 (μm)145 ± 10

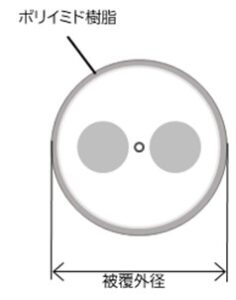

断面イメージ
