耐熱性ファイバ

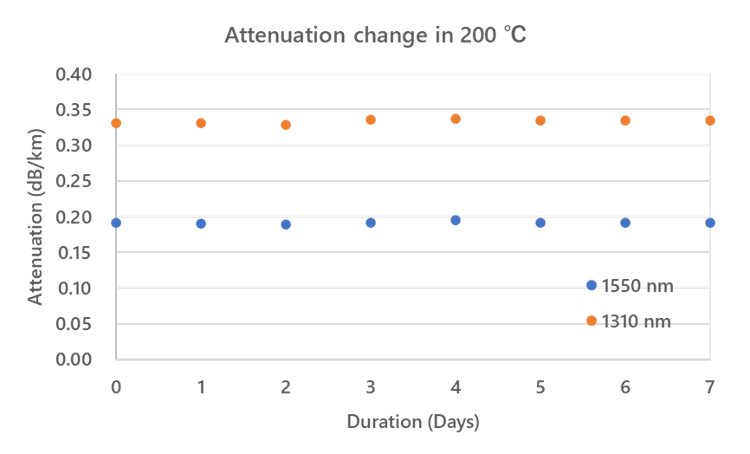

耐高温アクリレートコートにより、200℃(短期)まで使用可能なシングルモード光ファイバです。オイル&ガス産業のような過酷な環境で使用され、200 ℃環境下においても、1310 nm帯及び1550 nm帯の両方で、0.01 dB/km以下の損失変動となっております。


カタログダウンロード

特長

・低損失変動 : ≤0.01 dB/km (200°C, 7 days / 150°C, 3 months)
・引張強さ  : 5.2 GPa(代表値) 150℃、3ヶ月エージング
・動的疲労値(nd)  : 21(代表値) 150℃、3ヶ月エージング

仕様

項目SR15-9/125-ACL
波長帯1310 nm, 1550 nm
モードフィールド径 (μm)8.6 ± 0.7 @ 1310 nm, 9.8 ± 0.7 @ 1550 nm
コア偏心量 (μm)≤ 0.8
クラッド外径(長径) (μm)125 ± 2
クラッド非円率(%)≤ 2
伝送損失 (dB/km)≤ 0.4 @ 1310 nm, ≤ 0.3 @ 1550 nm
カットオフ波長 (nm)≤ 1290
プルーフレベル(%)≧ 2
被覆材質UV硬化型樹脂
被覆外径 (μm)245 ± 10

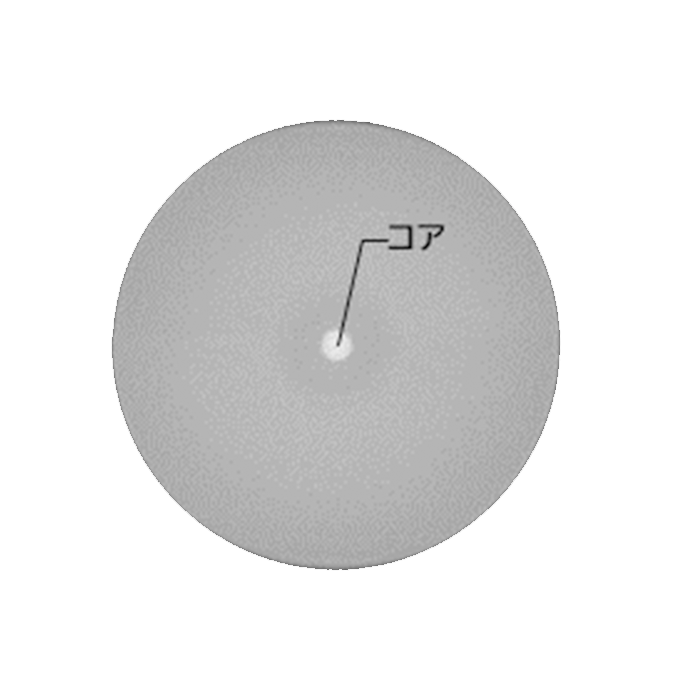

断面イメージ
