FIGHシリーズ PIタイプ

フジクラのイメージファイバ(画像伝送用)は数千から数万本の石英系光ファイバが溶融一体化されたマルチコア光ファイバです。本製品は被覆材料がポリイミド樹脂であり、高耐熱性となっています。画像伝送路としてファイバスコープなどの分野で応用されています。



カタログダウンロード

特長

・被覆材料がポリイミド樹脂の耐熱イメージファイバです
・他タイプよりも高耐熱性となっています
・優れた光透過特性により、長尺化が可能
・生体適合性(USP Class Ⅳ)対応可能

仕様

項目FIGH-06-300PIFIGH-10-350PIFIGH-10-500PFIGH-30-850PI
画素数6,000±60010,000±1,00010,000±1,00030,000±3,000
イメージサークル径(µm)270±20325±20460±25790±50
ファイバ径 (μm)300±25355±15500±25850±50
被覆径 (μm)350±30400±20550±35900±50
最小曲げ半径(mm)30 *¹ (15*²)35*¹ (20*²)50*¹ (25*²)120*¹ (60*²)
被覆材料ポリイミド樹脂(黒)
画素欠陥率(%)< 0.1
非円率(%)< 5

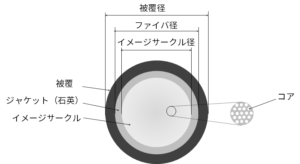

断面イメージ

項目FIGH-35-900PIFIGH-40-900PI
画素数35,000±3,50040,000±4,000
イメージサークル径(µm)830±50830±50
ファイバ径 (μm)900±50900±50
被覆径 (μm)950±50950±50
最小曲げ半径(mm)120*¹ (60*²)120*¹ (60*²)
被覆材料ポリイミド樹脂(黒)
画素欠陥率(%)< 0.1
非円率(%)< 5

断面イメージ

*¹:保管時 *²:使用時

その他カスタム品

・お客様の仕様に応じて、各種画像伝送(イメージ)ファイバの製造を設計、試作から量産まで対応いたしますので、御相談ください。
