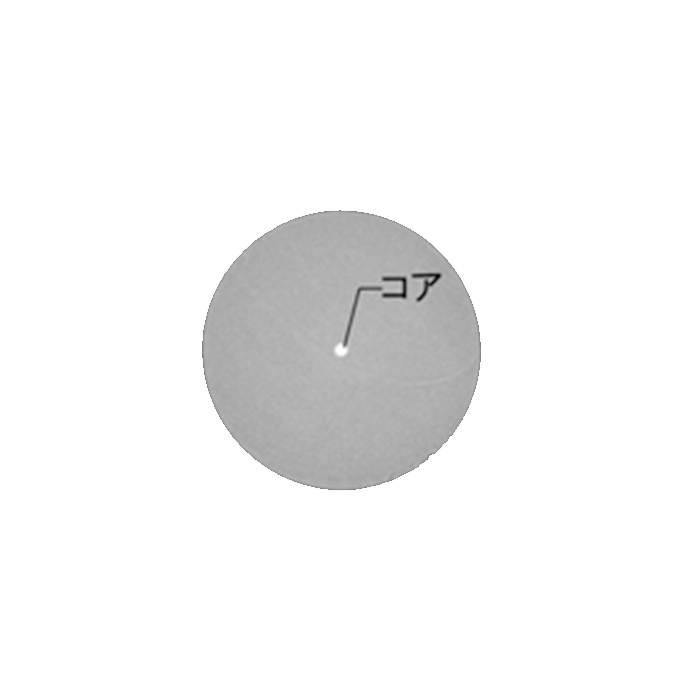

製品画像

850 nm帯SMファイバ

フジクラのファイバは、長年培ったファイバ設計および製造技術をもとに融着接続や光コネクタに適した構造を実現しております。





カタログダウンロード

特長

・850 nm帯(近赤外光)の伝送が可能
・RCHA85-SM-U17Cは80μmクラッドで高屈折率型となります
・RoHS指令対応

仕様

項目SM85-SM-U25DRCHA85-SM-U17C
波長帯850 nm
モードフィールド径 (μm)5.5 ± 1.0 @ 850 nm3.5 ± 0.5 @ 850 nm
コア偏心量 (μm)≤ 0.7≤ 1.0
クラッド外径(長径) (μm)125 ± 180 ± 1
伝送損失 (dB/km)≤ 3.0 @ 850 nm
カットオフ波長 (μm)≤ 0.780.65 – 0.80
許容曲げ半径1 %プルーフ品:R30 mm(*)
2 %プルーフ品:R20 mm
被覆材質UV硬化型樹脂
被覆外径 (μm)245 ± 15245 ± 15

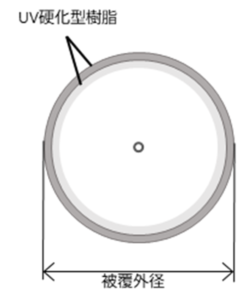

断面イメージ

*標準品は1 %プルーフ品です。別途、2 %プルーフ品での対応も可能です。
2 %プルーフ品は型番末尾に-Hが加わります。 (型番例:SM85-SM-U25D-H)
