1550 nm帯
曲げ半径7.5 mm
偏波保持ファイバ

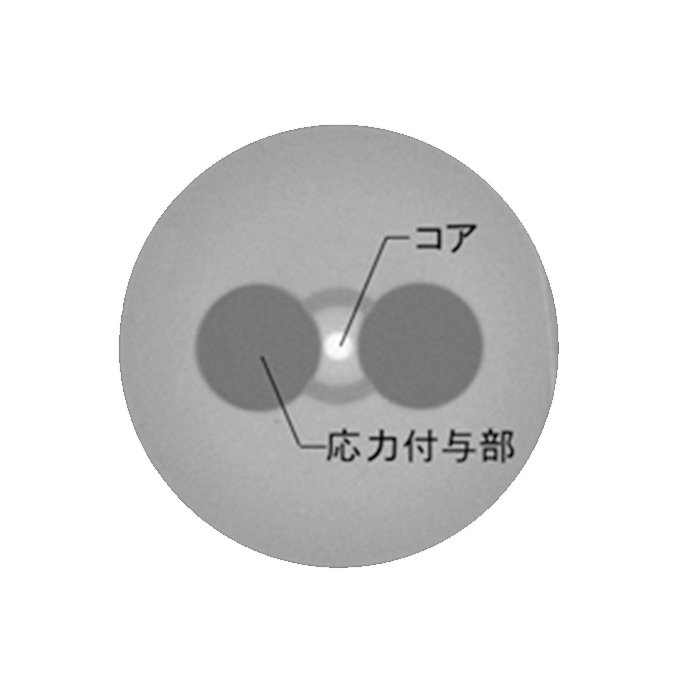

フジクラの偏波保持ファイバ（PANDAファイバ）は、高い寸法精度と円形の応力付与部により、優れた偏波保持を実現しております。本製品は許容最小曲げ半径7.5 mmの小曲げ対応品です。長年培ったファイバ設計および製造技術をもとに、 PANDAファイバは低損失、低偏波クロストーク、融着接続や光コネクタに適した構造を実現しております。
特長
・1550 nm帯（近赤外光）の伝送が可能
・許容最小曲げ半径7.5 mmの小曲げ対応品
・低損失、低偏波クロストークといった優れた光学特性
・RoHS指令対応
仕様
| 項目 | BISM15-PX-U25D-H | BISM15-PX-H50D-H |
| 波長帯 | 1550 nm帯 | |
| モードフィールド径 (μm) | 9.0 ± 0.4 @ 1550 nm | |
| コア偏心量 (μm) | ≤ 0.5 | |
| クラッド外径（長径） (μm) | 125 ± 1 | |
| 伝送損失 (dB/km) | ≤ 3.0 @ 1550 nm | |
| カットオフ波長 (nm) | ≤ 1440 | |
| 曲げ損失 (dB, φ15 mm×10ターン) | ≤ 0.2 @ 1550 nm | |
| 曲げ偏波クロストーク (dB, φ15 mm×10ターン) | ≤ -30 @ 1550 nm | |
| ビート長 (mm) | ≤ 3.0 @ 1550 nm | |
| 許容曲げ半径 | 2 %プルーフ品：R7.5 mm | |
| 被覆材質 | UV硬化型樹脂 | UV硬化型樹脂/ ポリエステルエラストマー（黒） |
| 被覆外径 (μm) | 245 ± 15 | 500 ± 50 |

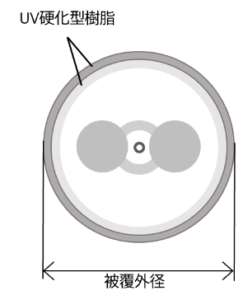

断面イメージ |  |  |
