1550 nm帯
曲げ半径5 mm
偏波保持ファイバ
フジクラの偏波保持ファイバ（PANDAファイバ）は、高い寸法精度と円形の応力付与部により、優れた偏波保持を実現しております。本製品は許容最小曲げ半径5 mmの小曲げ対応品です。長年培ったファイバ設計および製造技術をもとに、 PANDAファイバは低損失、低偏波クロストーク、融着接続や光コネクタに適した構造を実現しております。
特長
・1550 nm帯（近赤外光）の伝送が可能
・許容最小曲げ半径5 mmの小曲げ対応品
・低損失、低偏波クロストークといった優れた光学特性
・RoHS指令対応
仕様
| 項目 | BIR5-15-PX-U25D |
| 波長帯 | 1550 nm帯 |
| モードフィールド径 (μm) | 9.0 ± 0.4 @ 1550 nm |
| コア偏心量 (μm) | ≤ 0.5 |
| クラッド外径（長径） (μm) | 125 ± 1 |
| 伝送損失 (dB/km) | ≤ 3.0 @ 1550 nm |
| カットオフ波長 (nm) | ≤ 1500 |
| 曲げ損失 (dB, φ10 mm×10ターン) | ≤ 0.1 @ 1550 nm |
| 曲げ偏波クロストーク (dB, φ10 mm×10ターン) | ≤ -30 @ 1550 nm |
| ビート長 (mm) | ≤ 3.0 @ 1550 nm |
| 許容曲げ半径 | 2 %プルーフ品：R5 mm |
| 被覆材質 | UV硬化型樹脂 |
| 被覆外径 (μm) | 245 ± 15 |

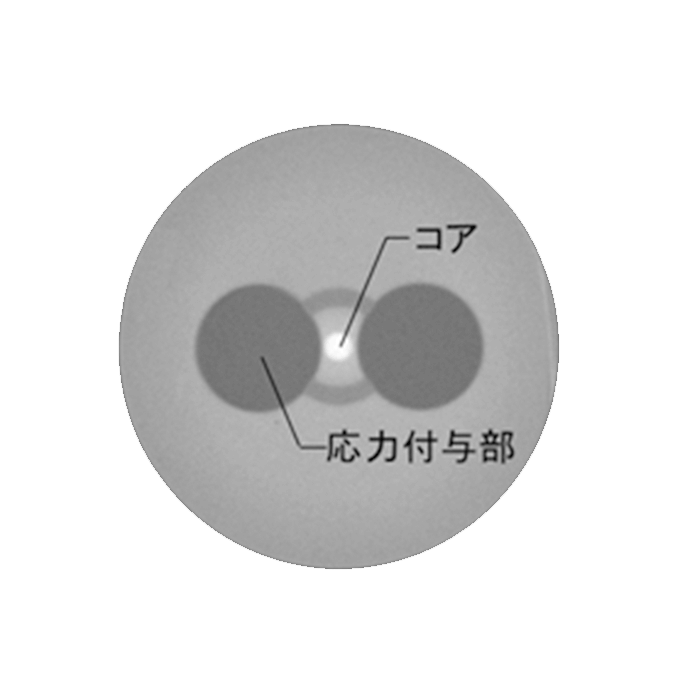

断面イメージ |  |
