1550 nm帯
曲げ半径15mm
偏波保持ファイバ

フジクラの偏波保持ファイバ(PANDAファイバ)は、高い寸法精度と円形の応力付与部により、優れた偏波保持を実現しております。本製品は許容最小曲げ半径15 mmの小曲げ対応品です。長年培ったファイバ設計および製造技術をもとに、 PANDAファイバは低損失、低偏波クロストーク、融着接続や光コネクタに適した構造を実現しております。


カタログダウンロード

特長

・1550 nm帯(近赤外光)の伝送が可能
・許容最小曲げ半径15 mmの小曲げ対応品
・低損失、低偏波クロストークといった優れた光学特性
・RoHS指令対応

仕様

項目SRSM15-PX-U25D-HSRSM15-PX-U40D-HSRSM15-PX-H50D-HSRSM15-PX-H90D-H
波長帯1550 nm帯
モードフィールド径 (μm)9.5 ± 0.4 @ 1550 nm
コア偏心量 (μm)≤ 0.5
クラッド外径(長径) (μm)125 ± 1
伝送損失 (dB/km)≤ 0.5 @ 1550 nm
カットオフ波長 (nm)≤ 1440
曲げ損失
(dB, φ30 mm×10ターン)
≤ 0.5 @ 1550 nm
偏波クロストーク (dB/100m)≤ -30 @ 1550 nm≤ -25 @ 1550 nm≤ -30 @ 1550 nm
曲げ偏波クロストーク
(dB, φ30 mm×10ターン)
≤ -30 @ 1550 nm≤ -25 @ 1550 nm≤ -30 @ 1550 nm
ビート長 (mm)2.0 – 5.0 @ 1550 nm
許容曲げ半径2 %プルーフ品:R15 mm
被覆材質UV硬化型樹脂UV硬化型樹脂/
ポリエステル
エラストマー(黒)
被覆外径 (μm)245 ± 15400 ± 15500 ± 50900 ± 100

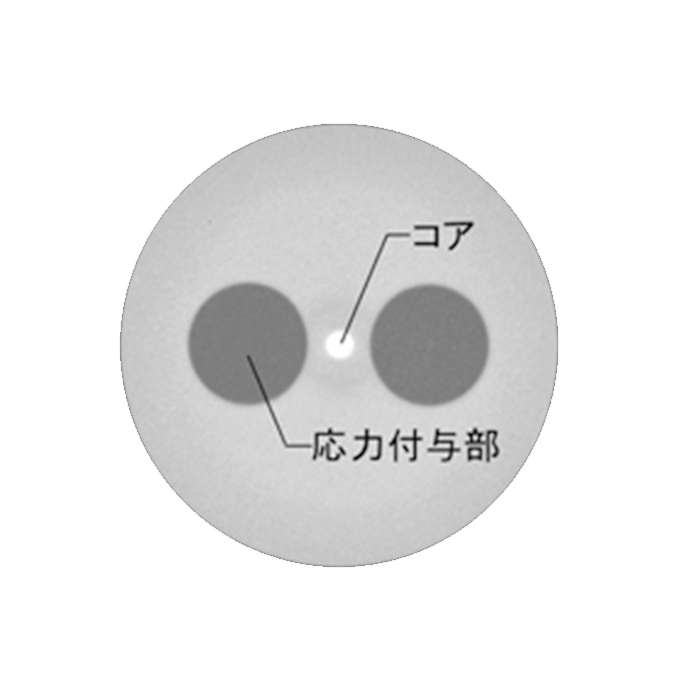

断面イメージ
