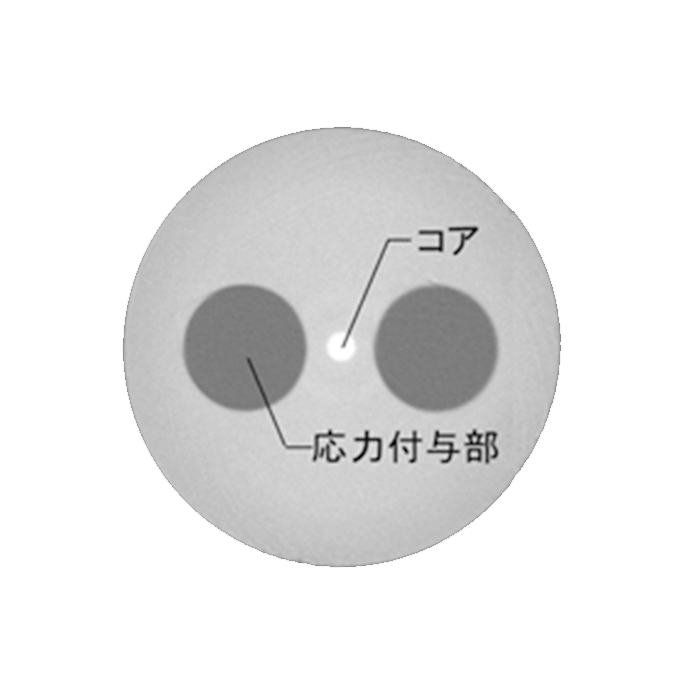

製品画像

1310 nm帯
偏波保持ファイバ

フジクラの偏波保持ファイバ(PANDAファイバ)は、高い寸法精度と円形の応力付与部により、優れた偏波保持を実現しております。本製品は1310 nm帯(近赤外光)の伝送が可能です。長年培ったファイバ設計および製造技術をもとに、 PANDAファイバは低損失、低偏波クロストーク、融着接続や光コネクタに適した構造を実現しております。



カタログダウンロード

特長

・1310 nm帯(近赤外光)の伝送が可能
・低損失、低偏波クロストークといった優れた光学特性
・RoHS指令対応

仕様

項目HA13-PS-U25DSM13-PS-U25DSM13-PS-U40DSM13-PS-H90D
波長帯1310 nm帯
モードフィールド径 (μm)5.5 ± 1.0 @ 1310 nm9.0 ± 0.5 @ 1310 nm
コア偏心量 (μm)≤ 0.5
クラッド外径(長径) (μm)125 ± 1
伝送損失 (dB/km)≤ 2.0 @ 1310 nm≤ 1.0 @ 1310 nm
カットオフ波長 (nm)1000 – 12901130 – 1270
偏波クロストーク (dB/100m)≤ -30 @ 1310 nm
ビート長 (mm)≤ 2.5 @ 1310 nm2.5 – 4.0 @ 1310 nm
許容曲げ半径1 %プルーフ品:R30 mm(*) / 2 %プルーフ品:R20 mm

被覆材質

UV硬化型樹脂
UV硬化型樹脂/
ポリエステル
エラストマー(黒)
被覆外径 (μm)245 ± 15400 ± 15900 ± 100

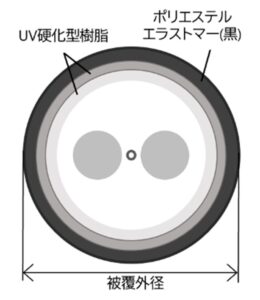

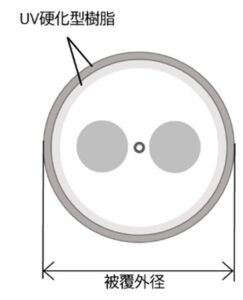

断面イメージ

*標準品は1 %プルーフ品です。別途、2 %プルーフ品での対応も可能です。
2 %プルーフ品は型番末尾に-Hが加わります。 (型番例:SM13-PS-U25D-H)
