0.41 μm帯
偏波保持ファイバ

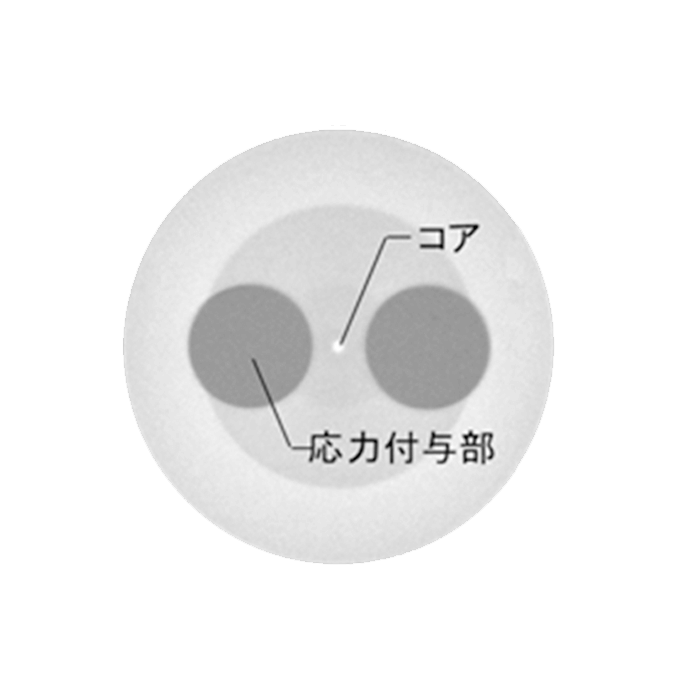

フジクラの偏波保持ファイバ（PANDAファイバ）は、高い寸法精度と円形の応力付与部により、優れた偏波保持を実現しております。本製品は純粋石英コアタイプのため、高エネルギー光の伝送に対応しており、0.41 μm帯(紫-青色光)の伝送が可能です。長年培ったファイバ設計および製造技術をもとに、 PANDAファイバは低損失、低偏波クロストーク、融着接続や光コネクタに適した構造を実現しております。
特長
・0.41 μm帯(紫-青色光)の伝送が可能
・低損失、低偏波クロストークといった優れた光学特性
・純粋石英コアタイプのため、高エネルギー光の伝送に対応
・RoHS指令対応
仕様
| 項目 | SC40-PS-U25D | SC40-PS-U40D | SC40-PS-H90D |
| 波長帯 | 0.41 μm帯 | ||
| モードフィールド径 (μm) | 3.5 ± 0.5 @ 0.41 μm | ||
| コア偏心量 (μm) | ≤ 0.5 | ||
| クラッド外径（長径） (μm) | 125 ± 1 | ||
| 伝送損失 (dB/km) | ≤ 50 @ 0.41 μm | ||
| カットオフ波長 (μm) | 330 – 400 | ||
| 偏波クロストーク (dB/100m) | ≤ -30 @ 0.41 μm | ||
| ビート長 (mm) | ≤ 1.7 @ 0.41 μm | ||
| 許容曲げ半径 | 1 %プルーフ品：R30 mm(*) / 2 %プルーフ品：R20 mm | ||
| 被覆材質 | UV硬化型樹脂 | UV硬化型樹脂/ ポリエステル エラストマー（黒） | |
| 被覆外径 (μm) | 245 ± 15 | 400 ± 15 | 900 ± 100 |
断面イメージ |  |  | |
*標準品は1 %プルーフ品です。別途、2 %プルーフ品での対応も可能です。
2 %プルーフ品は型番末尾に-Hが加わります。 (型番例：SC40-PS-U25D-H)
