Φ80 μmクラッド
偏波保持ファイバ

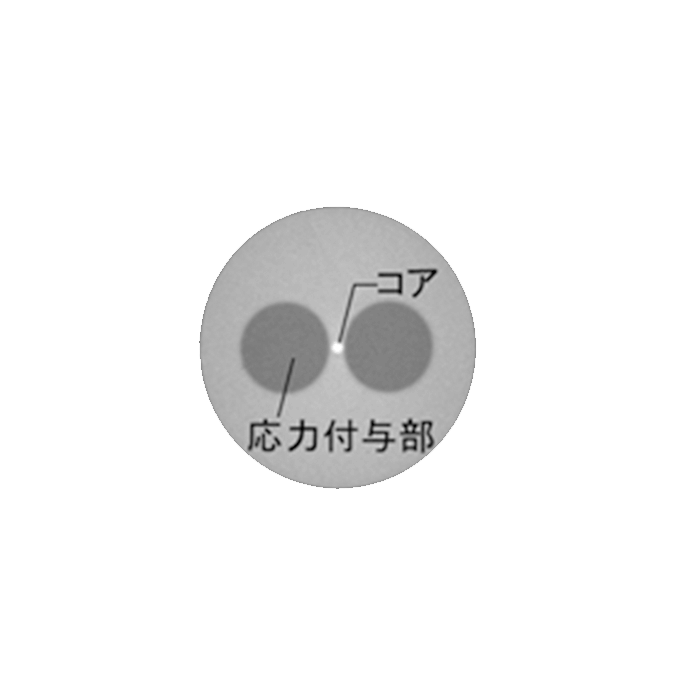

フジクラの偏波保持ファイバ（PANDAファイバ）は、高い寸法精度と円形の応力付与部により、優れた偏波保持を実現しております。本製品は標準型より小曲げ半径の使用に耐えられる細径型です。長年培ったファイバ設計および製造技術をもとに、 PANDAファイバは低損失、低偏波クロストーク、融着接続や光コネクタに適した構造を実現しております。
特長
・標準型より小曲げ半径の使用に耐えられる細径型
・低損失、低偏波クロストークといった優れた光学特性
・RoHS指令対応
仕様
| 項目 | RCHA85-PS-U17C | RCSM98-PS-U17C | RCSM13-PS-U17C |
| 波長帯 | 850 nm帯 | 980 nm帯 | 1310 nm帯 |
| モードフィールド径 (μm) | 3.5 ± 0.5 @ 850 nm | 6.0 ± 0.5 @ 980 nm | 8.2 ± 0.5 @ 1310 nm |
| コア偏心量 (μm) | ≤ 0.5 | ||
| クラッド外径（長径） (μm) | 80 ± 1 | ||
| 伝送損失 (dB/km) | ≤ 3.5 @ 850 nm | ≤ 2.5 @ 980 nm | ≤ 2.0 @ 1310 nm |
| カットオフ波長 (nm) | 650 – 800 | 870 – 950 | 1100 – 1250 |
| 偏波クロストーク (dB/100m) | ≤ -30 @ 850 nm | ≤ -25 @ 980 nm | ≤ -25 @ 1310 nm |
| ビート長 (mm) | ≤ 2.0 | 1.4 – 2.6 | 2.0 – 3.5 |
| 許容曲げ半径 | 1 %プルーフ品：R15 mm(*) / 2 %プルーフ品：R15 mm | ||
| 被覆材質 | UV硬化型樹脂 | ||
| 被覆外径 (μm) | 165 ± 10 | ||
|  | ||
| 項目 | RCSM14-PS-U17C | RCSM15-PS-U17C | RCHA15-PS-U17C |
| 波長帯 | 1400 nm帯 | 1550 nm帯 | 1550 nm帯 |
| モードフィールド径 (μm) | 9.0 ± 0.5 @ 1450 nm | 9.5 ± 0.5 @ 1550 nm | 6.0 ± 1.0 @ 1550 nm |
| コア偏心量 (μm) | ≤ 0.5 | ||
| クラッド外径（長径） (μm) | 80 ± 1 | ||
| 伝送損失 (dB/km) | ≤ 2.0 @ 1450 nm | ≤ 2.0 @ 1550 nm | ≤ 3.0 @ 1550 nm |
| カットオフ波長 (nm) | 1200 – 1380 | 1290 – 1450 | 1290 – 1500 |
| 偏波クロストーク (dB/100m) | ≤ -25 @ 1450 nm | ≤ -25 @ 1550 nm | ≤ -30 @ 1550 nm |
| ビート長 (mm) | 2.3 – 4.2 | 2.5 – 4.5 | ≤ 3.7 |
| 許容曲げ半径 | 1 %プルーフ品：R15 mm(*) / 2 %プルーフ品：R15 mm | ||
| 被覆材質 | UV硬化型樹脂 | ||
| 被覆外径 (μm) | 165 ± 10 | ||
| | ||
| 項目 | RCBI13-PX-U17D | RCBI15-PX-U17D |
| 波長帯 | 1310 nm | 1550 nm帯 |
| モードフィールド径 (μm) | 7.4 ± 0.5 ＠ 1310 nm | 8.6 ± 0.4 ＠ 1550 nm |
| コア偏心量 (μm) | ≤ 0.5 | |
| クラッド外径（長径） (μm) | 80 ± 1 | |
| 伝送損失 (dB/km) | ≤ 3.0 ＠ 1310 nm | ≤ 3.0 ＠ 1550 nm |
| カットオフ波長 (μm) | ≤ 1250 | ≤ 1500 |
| 曲げ損失 （dB, R5mm × 10 ターン） | ≤ 0.1 ＠ 1310 nm | ≤ 0.1 ＠ 1550 nm |
| 曲げ偏波クロストーク （dB, R5mm × 10 ターン） | ≤ -30 ＠ 1310 nm | ≤ -30 ＠ 1550 nm |
| ビート長 (mm) | ≤ 3.0 ＠ 1310 nm | ≤ 3.5 ＠ 1550 nm |
| 許容曲げ半径 | 2 %プルーフ品：R5 mm | |
| 被覆材質 | UV硬化型樹脂 | |
| 被覆外径 (μm) | 165 ± 10 | 165 ± 15 |
| | |
*標準品は1 %プルーフ品です。別途、2 %プルーフ品での対応も可能です。
2 %プルーフ品は型番末尾に-Hが加わります。 (型番例：RCSM15-PS-U17C-H)
