製品画像

細径高密度型
難燃ノンメタリック
光ファイバケーブル

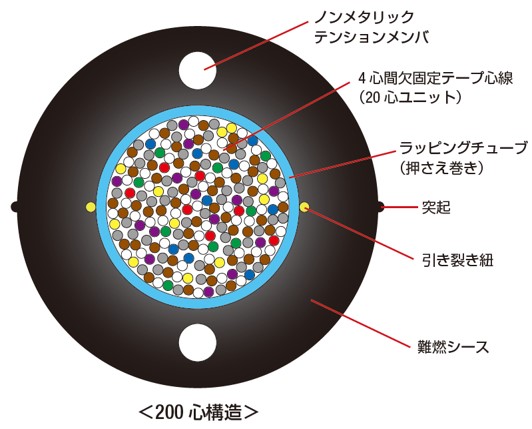

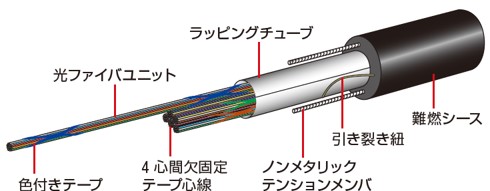

難燃シースとノンメタリック仕様のWTC® ケーブルです。

カタログダウンロード

特長

■ 難燃シースとノンメタリック仕様のWTC® ケーブルです。
■ ノンメタリックのため無誘導です。
■ 中間後分岐が可能な光ケーブルです。
■ 中間後分岐作業での引き裂き紐の取り出しには、弊社製の専用工具「WTC/SWR®用シース除去工具」を推奨します。
■ ケーブル端部では、汎用工具で引き裂き紐を取り出し、口出し作業ができます。
■ 間欠固定テープ心線は専用工具を用いることなく単心分離が可能です。
■ 標準タイプは吸水材を使用した防水仕様です。

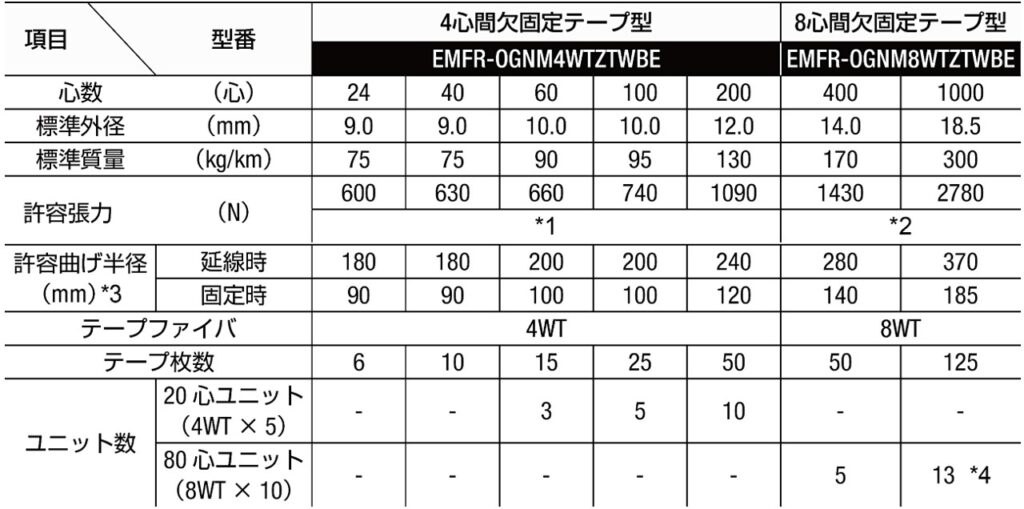

*ファイバ種別、オプション等により値が異なる場合があります。
*1:布設時の屈曲部金車には、曲率半径 300mmの金車が適しています。
    曲率半径 300mmの金車を使用する場合は、表記載の許容張力または1470Nの低い方の値以下で布設してください。
      (表記載の許容張力は、直線で引っ張った場合の値を記載しています。)
*2:布設時の屈曲部用金車には、曲率半径600mmの金車が適しています。
*3:テンションメンバ平行方向のみ
*4:13番ユニットのみ40心ユニット(8MT × 5)になります。

*ファイバ種別、オプション等により値が異なる場合があります。
*1:布設時の屈曲部金車には、曲率半径 300mmの金車が適しています。
 曲率半径 300mmの金車を使用する場合は、表記載の許容張力または1470Nの低い方の値以下で布設してください。
(表記載の許容張力は、直線で引っ張った場合の値を記載しています。)
*2:テンションメンバ平行方向のみ
*3:13番ユニットのみ40心ユニット(8MT × 5)になります。
