製品画像

少心架空
光ファイバケーブル

SWR® とWTC® の最新光技術を利用し、従来の8 心少心架空ケーブルと同一寸法のまま24 心まで高密度実装を実現した光ケーブルです。

カタログダウンロード

特長

■ 鳥獣虫害対策に最適な、鋼帯外装付きのWTC® ケーブルです。
■ SWR® テープとWTC® 構造の最新光技術を利用し同じ心数のスロット型光ケーブル と比べて飛躍的に細径・軽量化を実現したケーブルです。
■ 難燃仕様(外部シースに難燃シースを採用)と非難燃仕様があります。
■ 外装シースに鋼帯を採用することで、引き裂き紐で裂くことが可能になり、外
装の除去が容易です。
■ 内部ケーブル端部では、汎用工具で引き裂き紐を取り出し、口出し作業ができます。
■ 間欠固定テープ心線は専用工具を用いることなく単心分離が可能です。
■ 内部ケーブルは、吸水材を使用した防水仕様です。

■SWR® とWTC® の最新光技術を利用し、従来の8 心少心架空ケーブルと同一寸法のまま24 心まで高密度実装を
   実現した光ケーブルです。
■ 中間後分岐が可能な光ケーブルです。
■中間後分岐作業には、弊社製の専用工具「SSW 少心架空ケーブル用分割工具」を推奨します。
■ケーブル端部では、ケーブル端からニッパ等でノッチに切り込みを入れ、
   シースを介在と一緒にノッチに沿って裂くことで簡単に口出し作業ができます。
■ 間欠固定テープ心線は専用工具を用いることなく単心分離が可能です。
■ 2000m(木製ドラム)の定尺品を基本としています。その他の条長については、お問い合わせ下さい。

■SWR® とWTC® の最新光技術を利し、
   従来の8 心少心架空ケーブルと同一寸法
   のまま24 心まで高密度実装を実現した
  光ケーブルです。
■ 中間後分岐が可能な光ケーブルです。
■中間後分岐作業には、弊社製の専用工具「SSW 少心架空ケーブル用分割工具」を
   推奨します。
■ケーブル端部では、ケーブル端からニッパ
    等でノッチに切り込みを入れ、シースを
    介在と一緒にノッチに沿って裂くことで
    簡単に口出し作業ができます。
■ 間欠固定テープ心線は専用工具を用いる
     ことなく単心分離が可能です。
■ 2000m(木製ドラム)の定尺品を基本
     としています。その他の条長について
     は、お問い合わせ下さい。

用途

■加入者エリアやルーラルエリアの架空配線

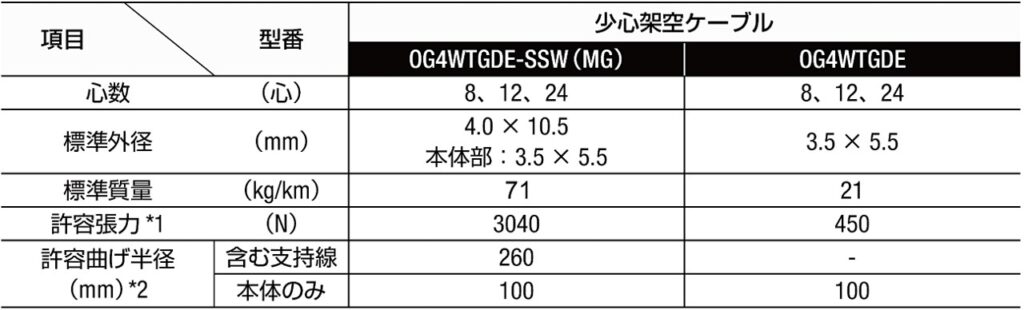

*ファイバ種別、オプション等により値が異なる場合があります。
*1:布設時の屈曲部金車には、曲率半径 300mmの金車が適しています。
    曲率半径 300mmの金車を使用する場合は、表記載の許容張力または1470Nの低い方の値以下で布設してください。
      (表記載の許容張力は、直線で引っ張った場合の値を記載しています。)
*2:テンションメンバ平行方向のみ

*ファイバ種別、オプション等により値
 が異なる場合があります。
*1:布設時の屈曲部金車には、曲率半径
  300mmの金車が適しています。
  曲率半径 300mmの金車を使用する
  場合は、表記載の許容張力または
  1470Nの低い方の値以下で布設
  してください。
(表記載の許容張力は、直線で引っ
 張った場合の値を記載しています。)
*2:テンションメンバ平行方向のみ
