製品画像

細径高密度型
外装付き自己支持型
光ファイバケーブル

鳥獣虫害対策が必要な架空布設に最適な、鋼帯外装付き自己支持型のWTC®ケーブルです。

カタログダウンロード

特長

■鳥獣虫害対策が必要な架空布設に最適な、鋼帯外装付き
    自己支持型のWTC®ケーブルです。
■ 支持線に対してケーブル余長がある自己支持構造(SSW 型)
    により中間後分岐用に適しています。
■中間後分岐作業での引き裂き紐の取り出しには、弊社製の
    専用工具「WTC/SWR®用シース除去工具」を推奨します。
■SWR® テープとWTC® 構造の最新光技術を利用し同じ心数の
   スロット型光ケーブルと比べて飛躍的に細径・軽量化を
   実現した光ケーブルで支持線も細径です。

■鳥獣虫害対策が必要な架空布設に
   最適な、鋼帯外装付き自己支持型の
   WTC®ケーブルです。
■ 支持線に対してケーブル余長がある
    自己支持構造(SSW 型) により
    中間後分岐用に適しています。
■中間後分岐作業での引き裂き紐の
    取り出しには、弊社製の専用工具
  「WTC/SWR®用シース除去工具」を
    推奨します。
■SWR® テープとWTC® 構造の最新
   光技術を利用し同じ心数のスロット
   型光ケーブルと比べて飛躍的に
   細径・軽量化を 実現した光ケーブル
   で支持線も細径です。

■ 鳥獣虫害対策に最適な、鋼帯外装付きのWTC® ケーブルです。
■ SWR® テープとWTC® 構造の最新光技術を利用し同じ心数のスロット型光ケーブル と比べて飛躍的に細径・軽量化を実現したケーブルです。
■ 難燃仕様(外部シースに難燃シースを採用)と非難燃仕様があります。
■ 外装シースに鋼帯を採用することで、引き裂き紐で裂くことが可能になり、外
装の除去が容易です。
■ 内部ケーブル端部では、汎用工具で引き裂き紐を取り出し、口出し作業ができます。
■ 間欠固定テープ心線は専用工具を用いることなく単心分離が可能です。
■ 内部ケーブルは、吸水材を使用した防水仕様です。

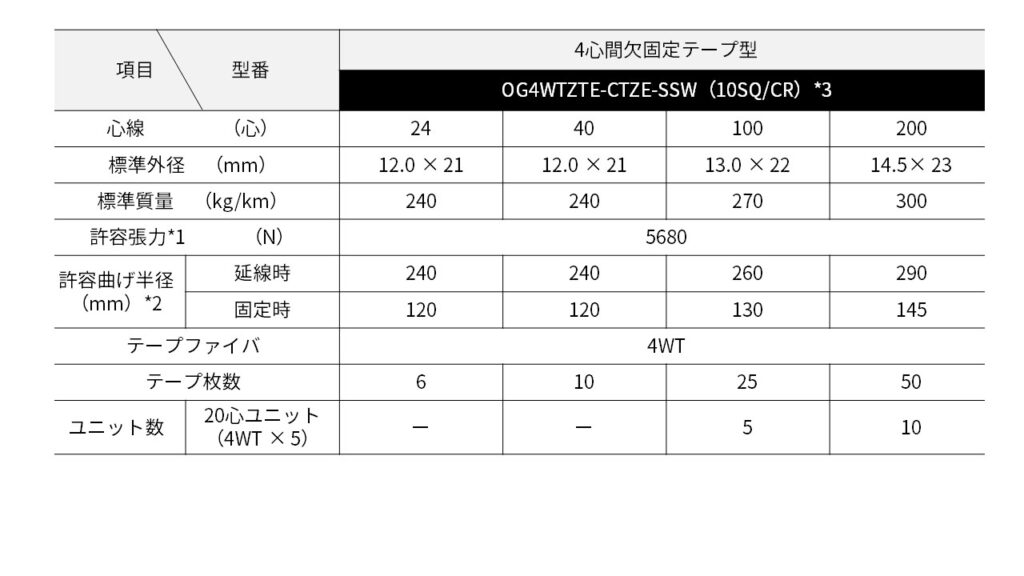

*ファイバ種別、オプション等により値が異なる場合があります。
*1:布設時の屈曲部金車には、曲率半径 300mmの金車が適しています。
    曲率半径 300mmの金車を使用する場合は、表記載の許容張力または1470Nの低い方の値以下で布設してください。
(表記載の許容張力は、直線で引っ張った場合の値を記載しています。)
*2:テンションメンバ平行方向のみ
*3:支持線サイズは、10SQとなります。

*ファイバ種別、オプション等により値が異なる場合があります。
*1:布設時の屈曲部金車には、曲率半径
         300mmの金車が適しています。
         曲率半径 300mmの金車を使用する
         場合は、表記載の許容張力または
         1470Nの低い方の値以下で布設
         してください。
(表記載の許容張力は、直線で引っ張った
    場合の値を記載しています。)
*2:テンションメンバ平行方向のみ
*3:支持線サイズは、10SQとなります。
