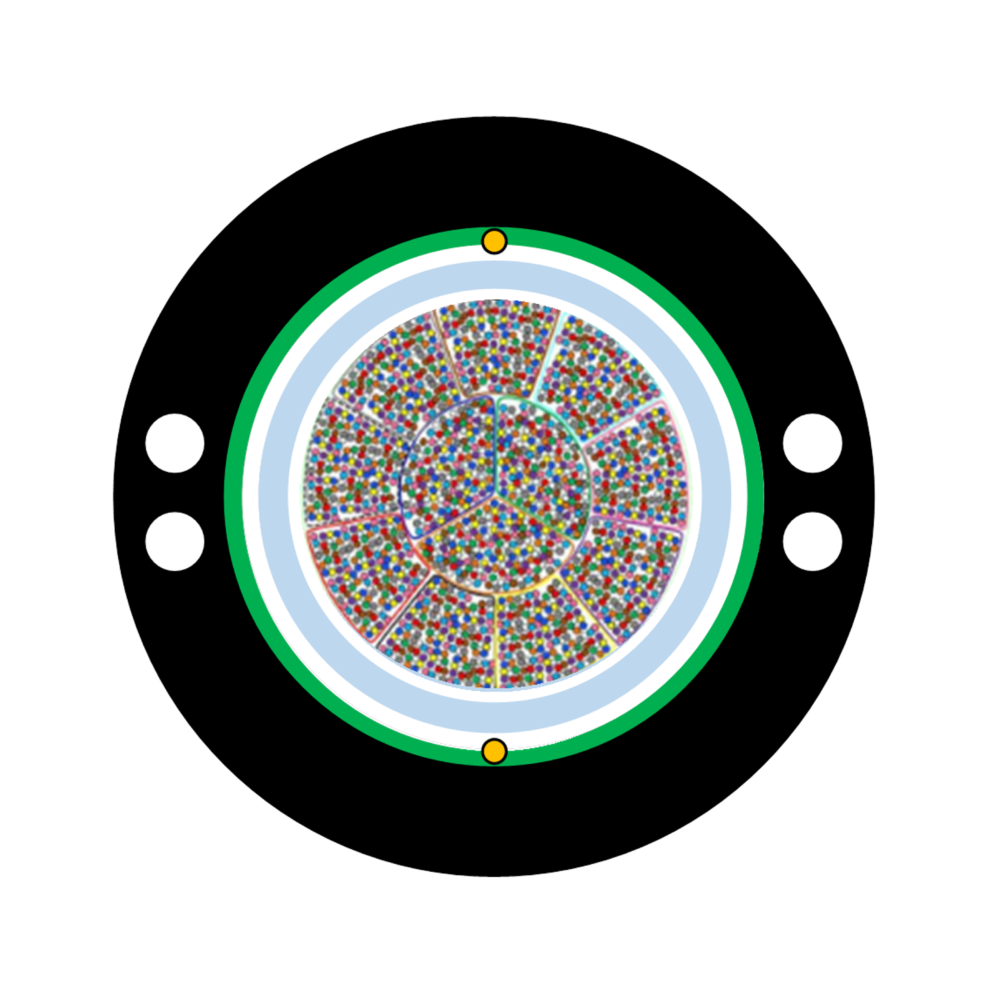

Gaine simple Armure simple WTC™
(SJSA-WTC™)
SJSA-WTC™ utilise une structure à gaine unique (gaine) au lieu d'une structure classique à double gaine (gaine). Nous avons réalisé un câble en fibre optique léger avec un petit diamètre de classe mondiale.
Il peut être utilisé dans des environnements où la résistance mécanique est nécessaire, comme le long des voies ferrées, enfouis directement dans le sol, et dans les zones rurales/souterraines où il y a un risque de dommages fauniques par les rongeurs.
Comme le trafic de données continue d'augmenter à l'échelle mondiale, les zones urbaines atteignent la saturation de l'espace disponible pour l'installation de câbles. SJSA-WTC™ permet de construire plus efficacement des réseaux de télécommunications dans les zones souterraines des régions urbaines et d'utiliser les réseaux ferroviaires reliant les villes et de réaliser l'expansion et l'amélioration des services de communication dans les zones rurales.

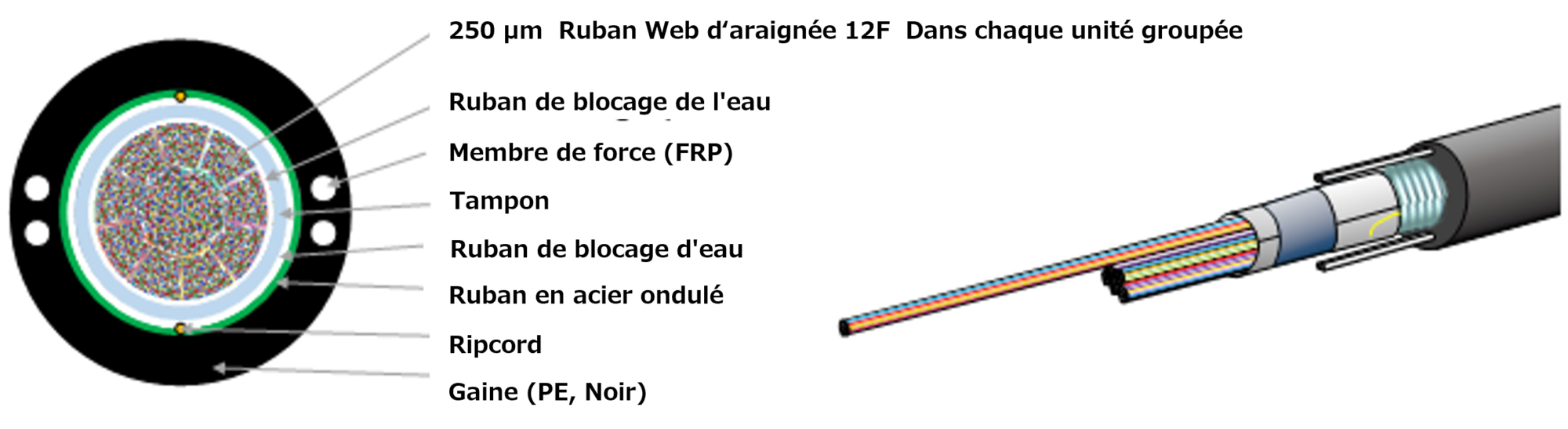

Structure du SJSA-WTC™
Fonction 1. Petit diamètre, léger
■La structure à une veste a permis une réduction d’environ 31 % de la surface transversale et une réduction de poids de 25 %
par rapport aux produits à double veste classiques.
Fonction 2. Meilleure ergonomie
■L’accessibilité aux fibres optiques des câbles par le retrait de la veste est grandement améliorée par rapport aux produits
existants.
Fonction 3. Résistance mécanique
■Haute densité obtenue sans compromettre la résistance mécanique requise (résistance à la traction, résistance à la flexion,
etc.) par l’optimisation de la conception.
■Convient pour l’installation dans des environnements nécessitant une résistance mécanique, y compris les voies ferrées,
enfouis directement dans le sol, et dans les zones rurales / souterraines où il y a un risque de dommages fauniques par les
rongeurs.
Application
■Conduit
■Enterrement direct
Caractéristiques Physiques et Mécaniques
| 144F | 288F | 432F | |||
| Diamètre du câble (env.) | mm (po) | 14.0 (0.551) | 14.5 (0.571) | 16.0 (0.630) | |
| Poids du câble (env.) | kg/km (lbs/1000ft) | 175 (118) | 190 (121) | 220 (148) | |
| Nombre de fibres dans l’unité groupée agrupada | – | 72F | |||
| Nombre d’unités groupées | – | 6 | |||
| Performances en traction(*1) | Court terme (*2) | N | 2700 | ||
| À long terme | N | 810 | |||
| Bending radius(*1) | Flexion cyclique | mm | 140 | 145 | 160 |
| Courbure du câble | mm | 140 | 218 | 240 | |
| Résistance à la compression(*1) | N/100mm | 2200 | |||
| Résistance aux chocs (*1) | N・m | 4.4 | |||
*1. Norme de référence : Telcordia GR-20
*2. Veuillez suivre la procédure recommandée par Fujikura pour tirer le câble.
Caractéristiques de la fibre optique
| Nombre de fibres | Diamètre de fibre | Pas de fibre | Pas de fibre | MFD | Atténuation maximale (câblée) (dB/km) | ||
| 1310 nm | 1383 nm (*3, 4) | 1550 nm | |||||
| 144F to 432F | 250 µm | 250 µm | Ace (ITU-T G.652.D et G.657.A1) | 9.2 ± 0.4 µm | ≤ 0.40 | ≤ 0.40 | ≤ 0.30 |
*3. La valeur après le vieillissement à l’hydrogène de la fibre optique conformément à la procédure d’essai IEC 60793-2-50.
*4. La valeur avant le processus de coloration
Caractéristiques environnementale
| Cycle de température | Installation | -30°C to 60°C (-22°F to +140°F) |
| Fonctionnement | -40°C to 70°C (-40°F to +158°F) | |
| ransport/Stockage | -40°C to 70°C (-40°F to +158°F) |
Qualifications
| Organe directeur | Standard Code |
| Telcordia | GR-20 |
