トランクケーブル
トランクケーブルは、データセンタ内の架間、ルーム間をつなぐためのトランクケーブルです。MPOコネクタ、単心コネクタなどを取り付けた形で納入いたします。設置環境に応じて牽引端、リール梱包に対応します。
トランクケーブル
■ MPOケーブリングシステムの幹線用ケーブルです。
12心サブユニットのコードを集合し、多心＆高密度を実現しました。

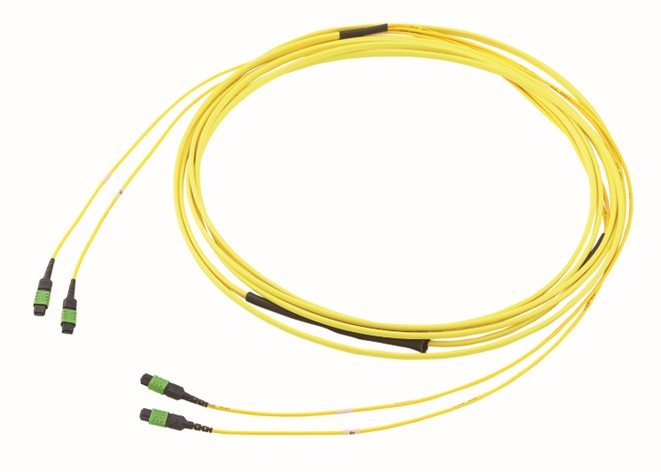

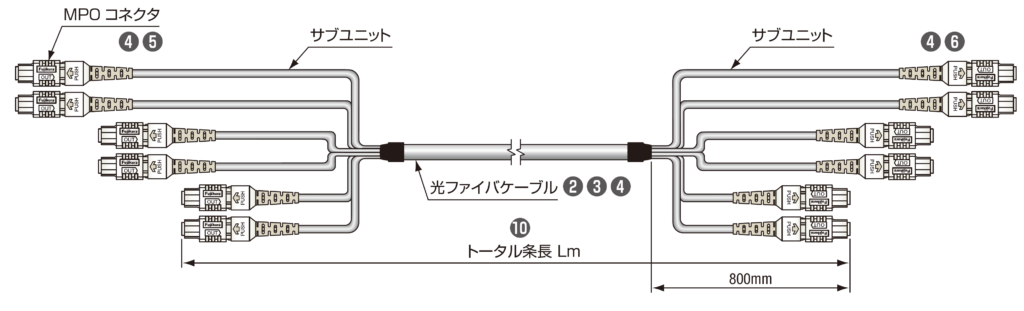

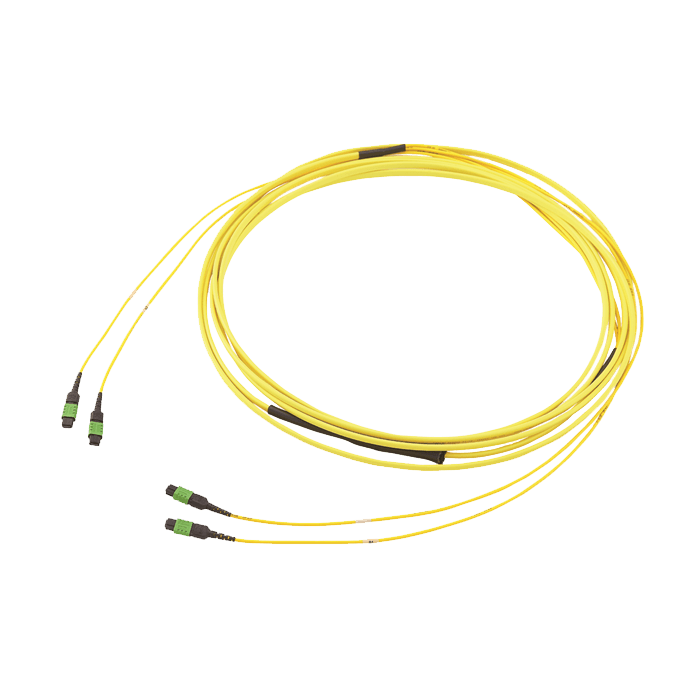

■ MPO-MPO

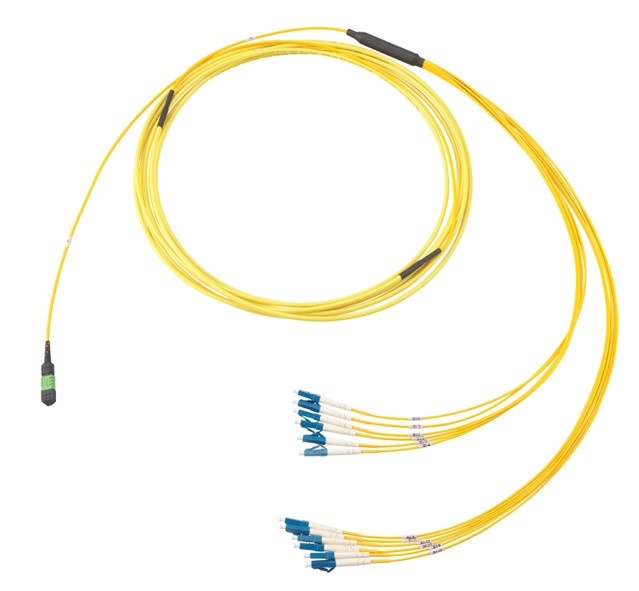

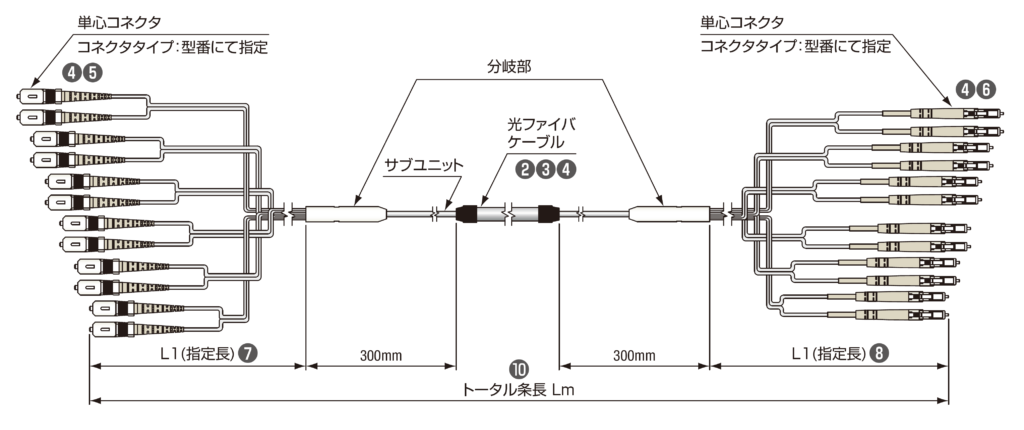

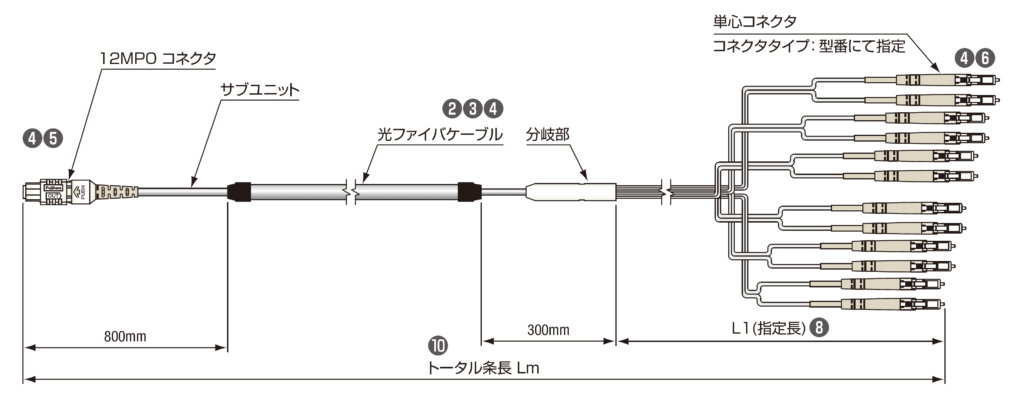

■ MPO- 単心コネクタ（ファンアウト）

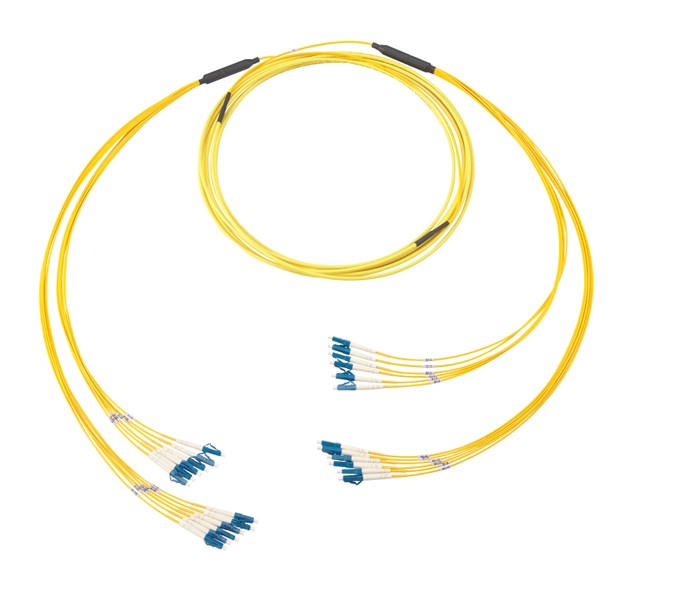

■ 単心コネクタ（ファンアウト）- 単心コネクタ（ファンアウト）
■ 在庫： 下記ケーブルについては常時在庫があり、短納期にて結線し出荷することが可能です。
12 心 …… OS2（SM）、OM3、OM4
24 心 …… OS2（SM）、OM3、OM4
48 心 …… OS2（SM）、OM3、OM4
72,96,144心ケーブルについては
お問い合わせください

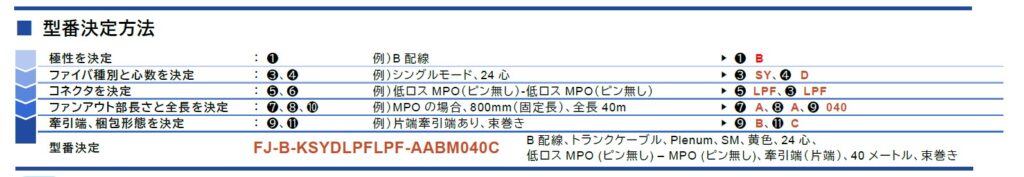

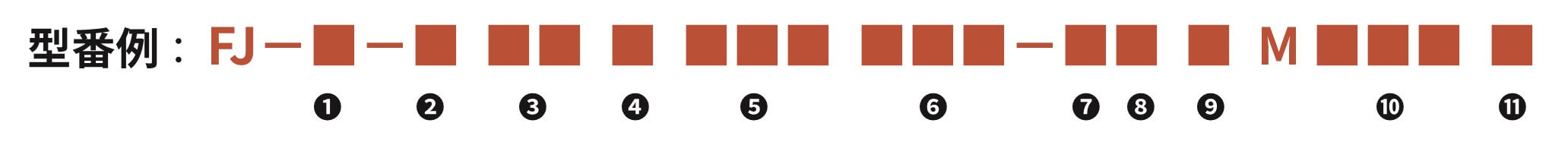

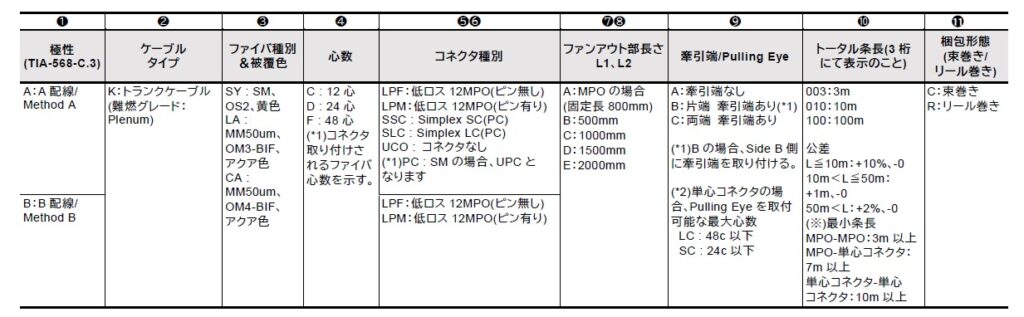

指定可能なトランクケーブルの詳細（注文時のオプションなど）
■ トランクケーブルの仕様

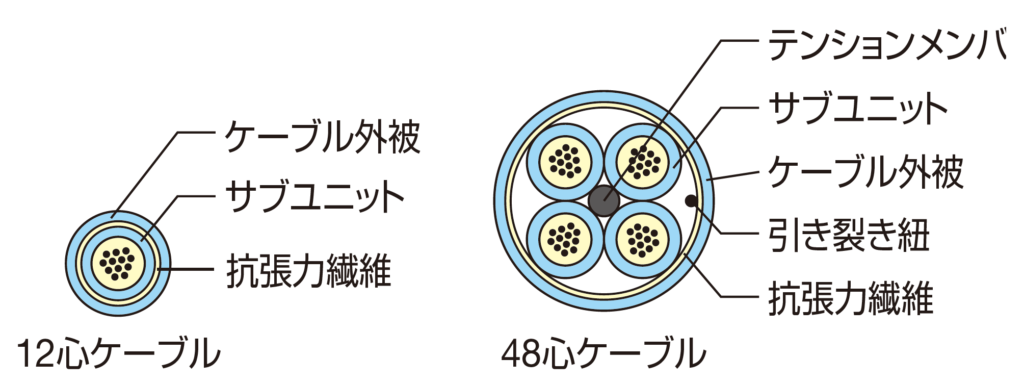

現行のコード集合型ケーブルに比べて細径であり、多心数の配線
時に省スペース化を実現します。

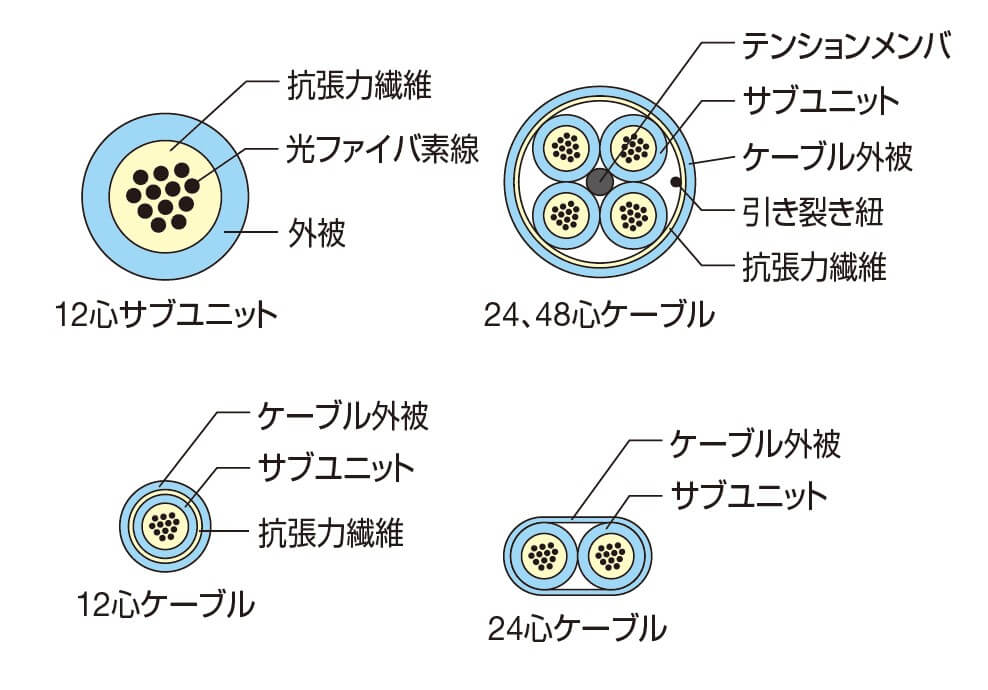

3mm のサブユニット（コード）に12 心を収納し、MPO コネクタとの組み合わせに最適なケーブルです。
| 種類 | トランクケーブル | |||
| 心数 | 12 | 24 | 48 | |
| 外径約（mm） | 4.5 | 4.5 ｘ 7.4 | 9.7 | 9.7 |
| 概算質量（kg/km） | 22 | 33 | 80 | 80 |
| シース色 | OS2：黄色 OM3/OM4：アクア | |||
| 難燃性 | Plenum（OFNP NFPA 262） | |||
※ 24心ケーブル（4.5×7.4mm）は在庫が終了次第、
順次、丸形（外径9.7mm）に切り替えの予定です。
■ リール

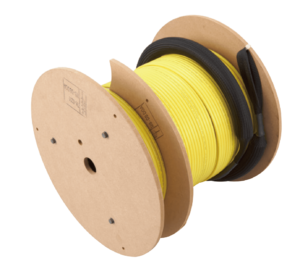

木質ボードと紙管の胴部で構成されたリールです。ボルトとナットにて組み立てられており、使用後、現地で分解して廃却が可能です。データセンタのサーバルーム内への持ち込みも容易なコンパクトサイズ（ツバ径44cm および60cm タイプ）です。木くずが出にくい材質のため、サーバルーム内での使用も問題ありません。
■ 牽引端

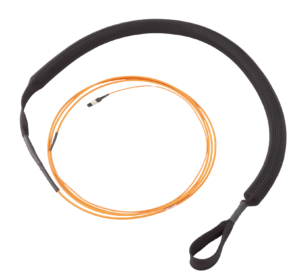

各心数、コネクタ数量に合わせて牽引端の外径は30 ～ 50mm になります。また、牽引端の長さはコネクタ分岐長と数量により変わります。
FBC514M-24LC-LS
FBC514MA-2MPO
■ モジュール
| FBC514M-｢ ｣ | 24LC-LS | 24LC-LM | 24LC-LS(TypeF) | 24LC-LM(TypeF) |
| ファイバ種別 | SM | MM(OM4) | SM | MM(OM4) |
| コネクタタイプ | LC Duplex：12個、MPO (ピン有り)：2個 | |||
| 接続損失(dB) | Max. 0.6 | Max. 0.45 | Max. 0.6 | Max. 0.45 |
| FBC514M-｢ ｣ | 12SC-LS | 12SC-LM |
| ファイバ種別 | SM | MM(OM4) |
| コネクタタイプ | SC Duplex：6個、MPO (ピン有り)：1個 | |
| 接続損失(dB) | Max. 0.6 | Max. 0.45 |
| FBC514MA-｢ ｣ | 2MPO |
| アダプタタイプ | MPO：2個 |
※(TypeF)：コネクタモジュール内の配線がType-F専用となっています。
※MPOアダプタはキーアップ/キーダウンとなっています。
■在庫：下記ケーブルについては常時在庫があり、短納期にて結線し出荷することが可能です。
12心・・・・・・OS2(SM)、OM3、OM４
24心・・・・・・OS2(SM)、OM3、OM４
48心・・・・・・OS2(SM)、OM3、OM４
72,96,144心ケーブルについてはお問い合わせください。
