細径多心型トランクケーブル
SWR®テープとWTC®構造の最新光技術を有した光ケーブルにMPOコネクタを取り付けたケーブルです。通常のトランクケーブルと比較して多心化、細径・軽量化を実現しております。
SWR®/WTC®トランクケーブル

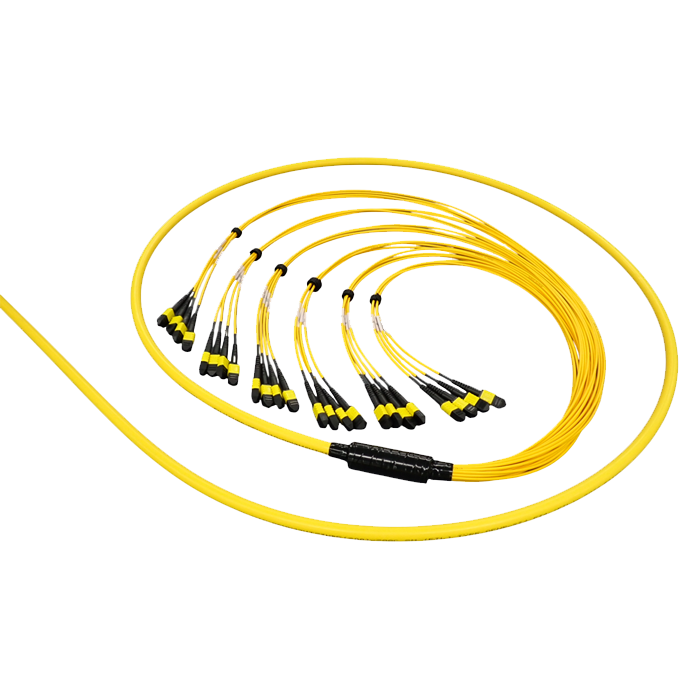

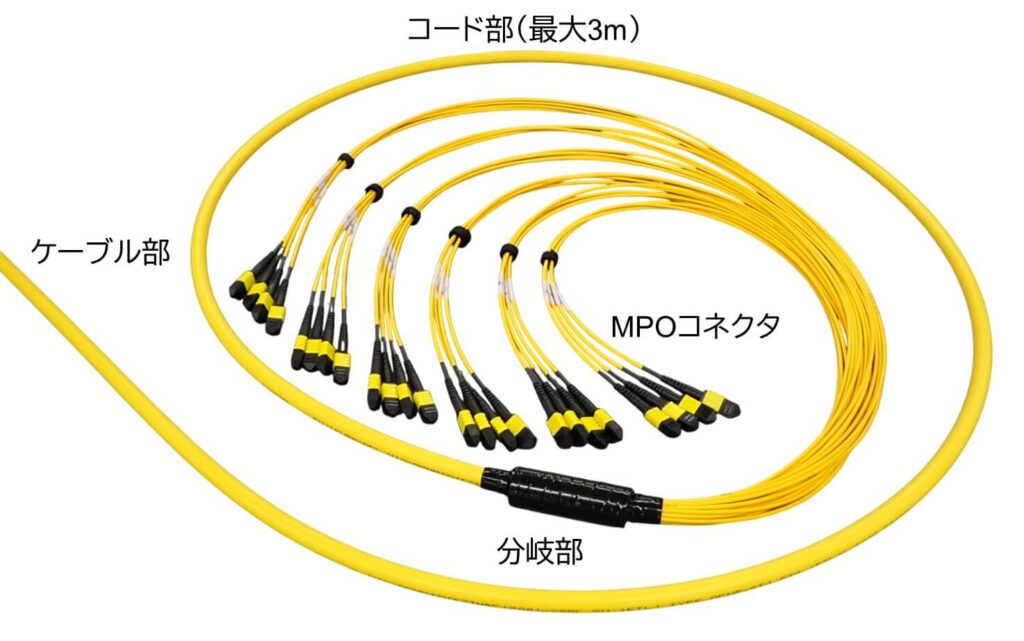

■SWR®テープとWTC®構造の最新光技術を有した光ケーブルにMPOコネクタを取り付けたケーブルです。通常のトランクケーブルと比較して多心化、細径・軽量化を実現しました。

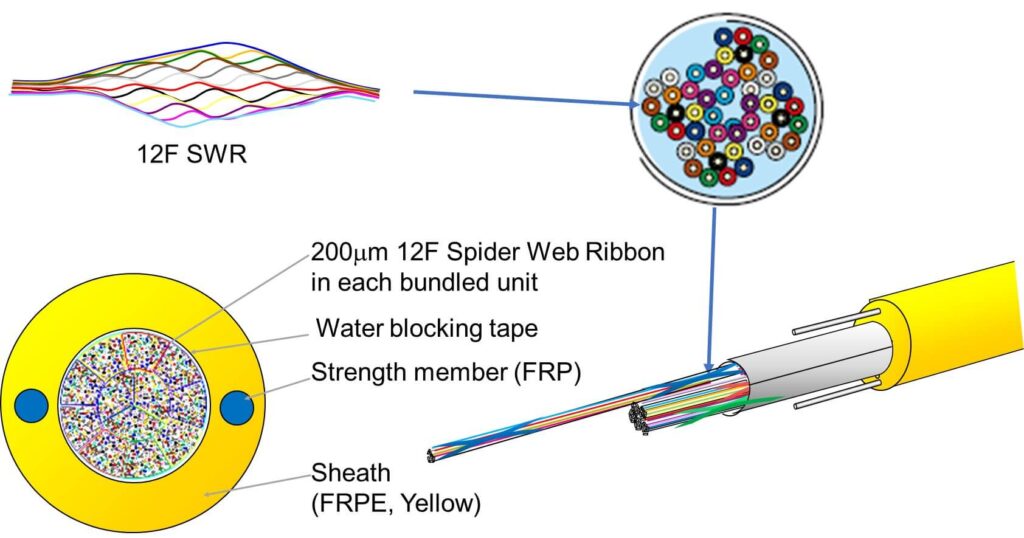

■SWR®/WTC®のケーブル構造

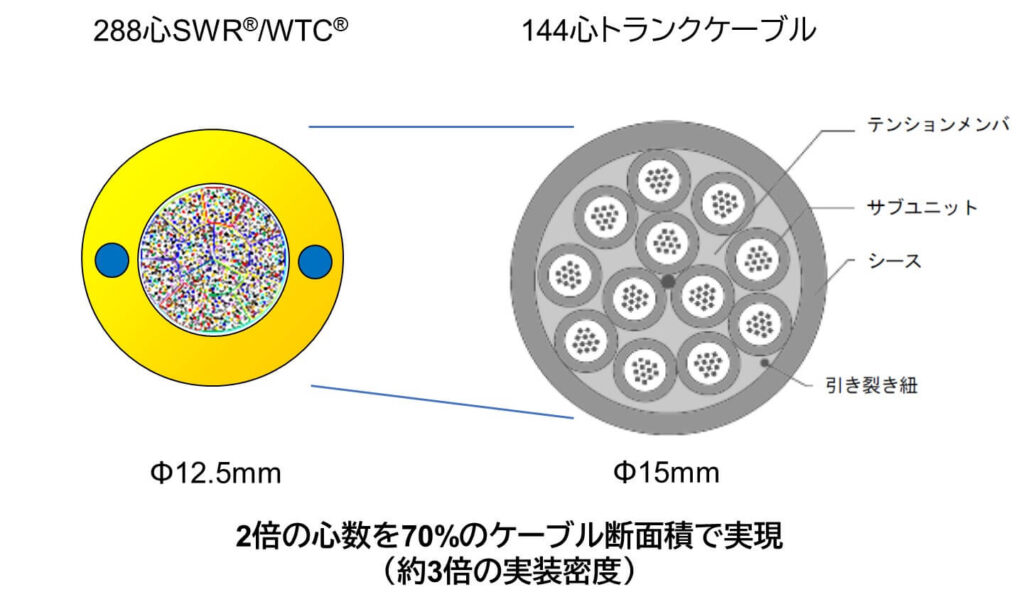

■ケーブルの心数密度比較
■MPOコネクタ付き SM288心SWR®/WTC®の構造
■SM 288心SWR®/WTC®の仕様
| 種類 | トランクケーブル |
| 心数 | 288 |
| ファイバ | FutureGuide®-SR15E-200 |
| リボン | 12心SWR®(250umピッチ) |
| 外径約(mm) | 12.5mm |
| 概算質量(kg/km) | 155kg/km |
| シース色 | 黄色 |
| 難燃性 | Cca-s1a,d0,a1, UL1666, UL1685 |
MPOを12個取り付けた144心タイプも対応しております。
(ケーブルは288心)

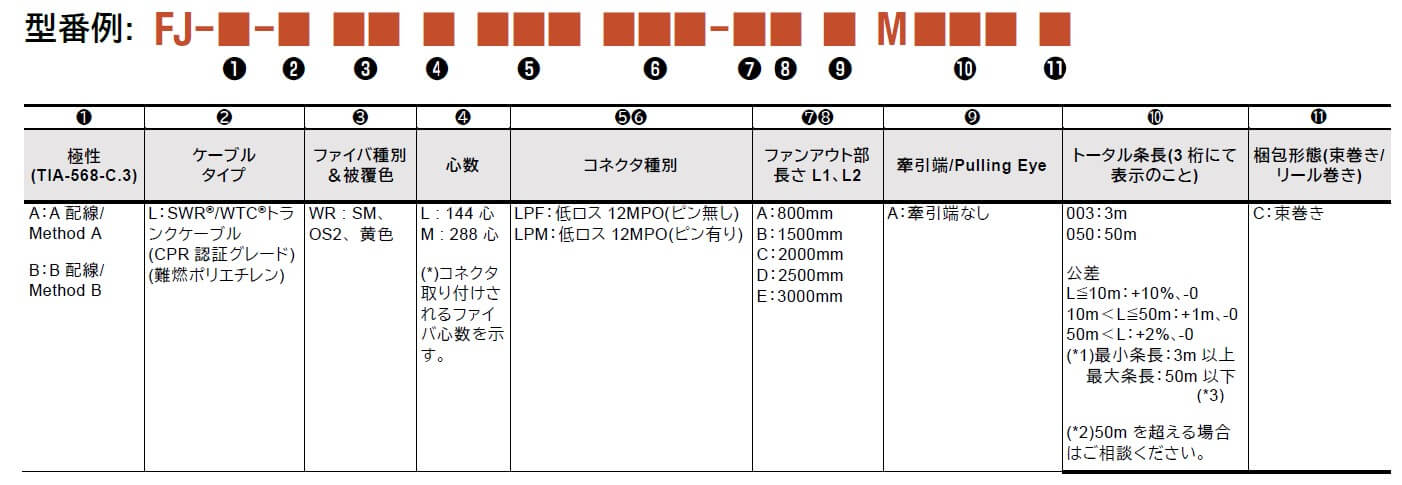

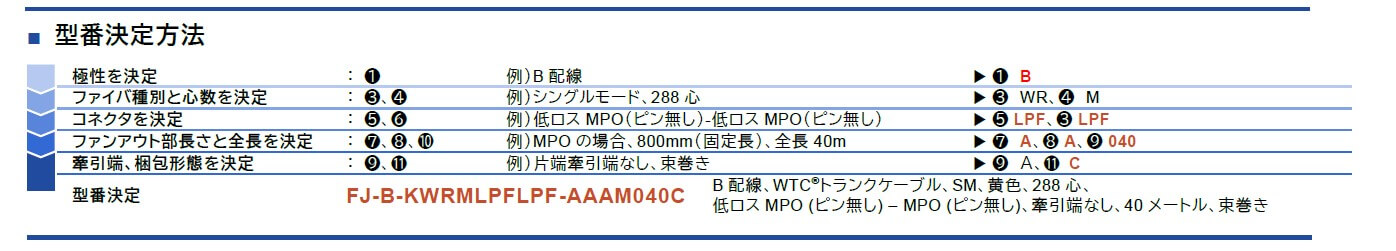

型番・ご注文例
FBC514M-24LC-LS
FBC514MA-2MPO

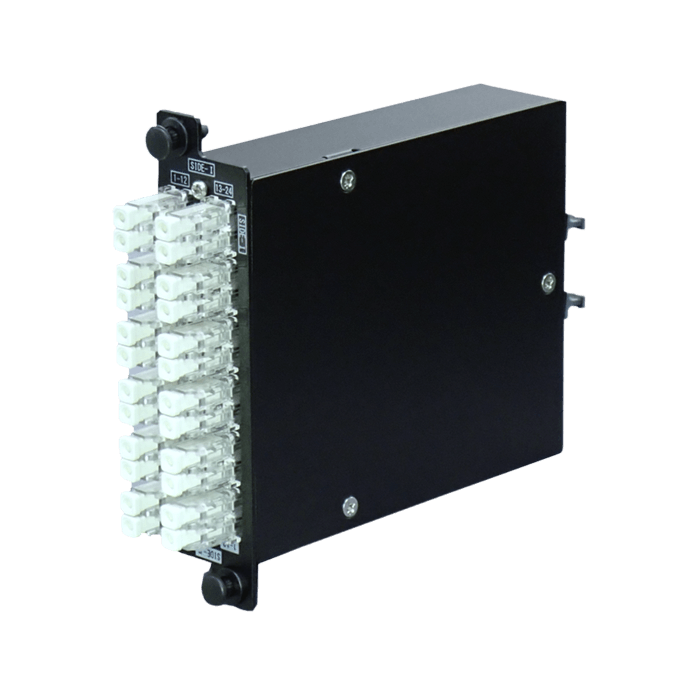

■ モジュール
| FBC514M-｢ ｣ | 24LC-LS | 24LC-LM | 24LC-LS(TypeF) | 24LC-LM(TypeF) |
| ファイバ種別 | SM | MM(OM4) | SM | MM(OM4) |
| コネクタタイプ | LC Duplex：12個、MPO (ピン有り)：2個 | |||
| 接続損失(dB) | Max. 0.6 | Max. 0.45 | Max. 0.6 | Max. 0.45 |
| FBC514M-｢ ｣ | 12SC-LS | 12SC-LM |
| ファイバ種別 | SM | MM(OM4) |
| コネクタタイプ | SC Duplex：6個、MPO (ピン有り)：1個 | |
| 接続損失(dB) | Max. 0.6 | Max. 0.45 |
| FBC514MA-｢ ｣ | 2MPO |
| アダプタタイプ | MPO：2個 |
※(TypeF)：コネクタモジュール内の配線がType-F専用となっています。
※MPOアダプタはキーアップ/キーダウンとなっています。
