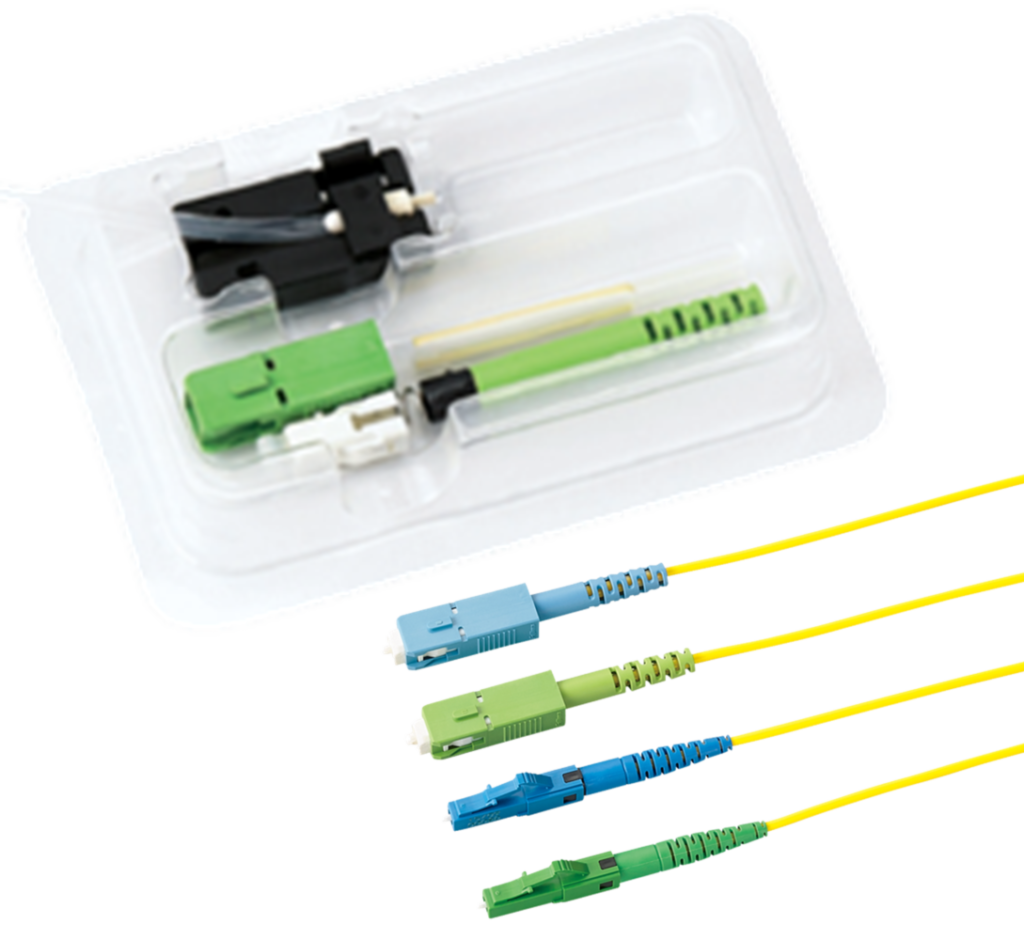

製品画像

オンデマンドパッチコード(ODPC)

光配線で求められる対応のなかでも短期間の回線構築や余長削減は重要なポイントとなります。フジクラのソリューションの一つとして、必要なタイミングで必要な長さの光コネクタ付きコード/ケーブルが作製可能な、On Demand Patch Cord (ODPC)光配線ソリューションをご紹介します。

カタログダウンロード

オンデマンドパッチコード(ODPC)

光配線で求められる対応のなかでも短期間の回線構築や余長削減は重要なポイントとなります。フジクラのソリューションの一つとして、必要なタイミングで必要な長さの光コネクタ付きコード/ケーブルが作製可能な、On Demand Patch Cord (ODPC)光配線ソリューションをご紹介します。

特長

短期間回線構築/在庫量削減
ODPC用光コード/光コード集合型ケーブルと現場組立光コネクタ(FuseConnect®)を事前にご準備頂くことで、敷設場所に適した長さ・種類の両端コネクタ付きコード/ケーブルを、その場で製作が可能となり、短期間での回線構築を実現します。
様々な長さ・種類の両端コネクタ付きケーブルを在庫する場合と比較して、在庫量の大幅削減が可能となります。

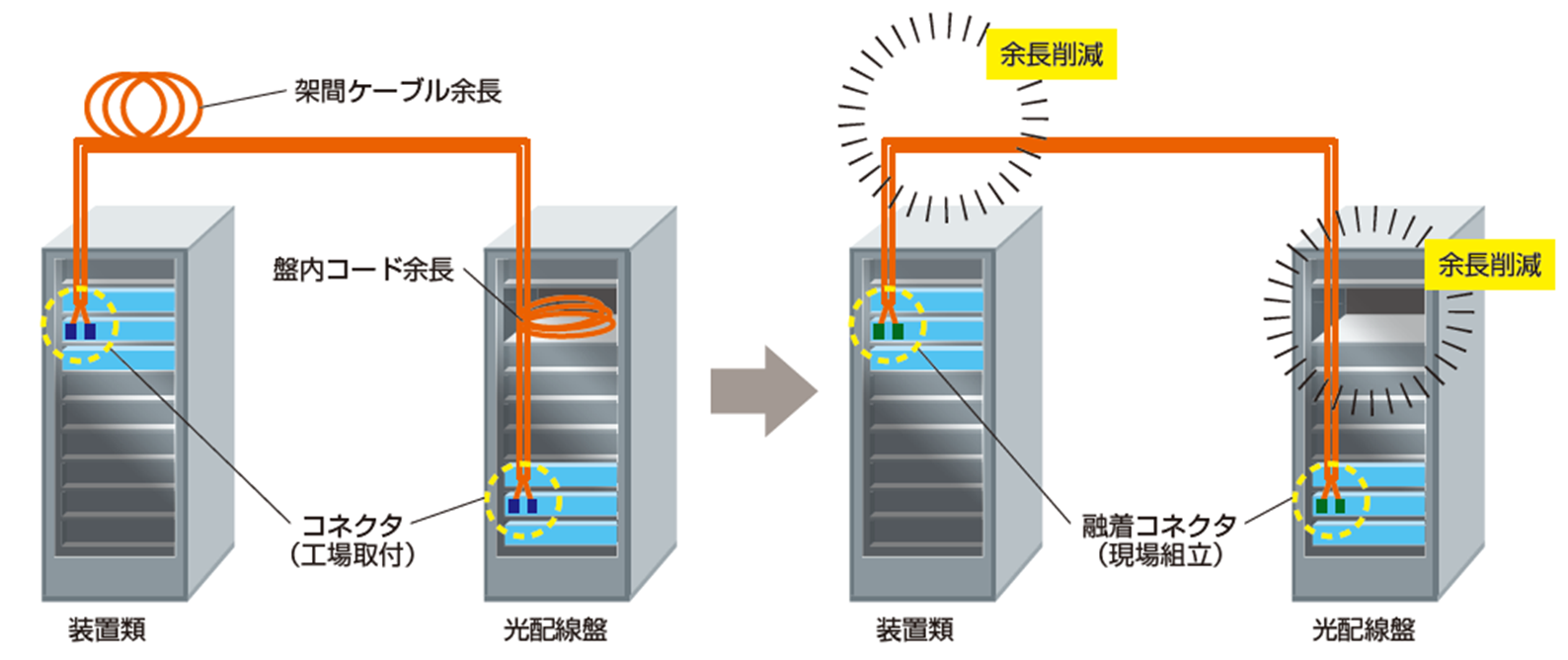

現地成端による余長削減
現地成端によりケーブル余長を削減し、配線の輻輳を改善します。ODPC用光コード/光コード集合型ケーブルは末端部がケーブル状態のため、コネクタ付きケーブルよりも敷設が容易となります。
現地合わせでの長さ指定が可能となりますので、事前の詳細な配線長確認も不要です。

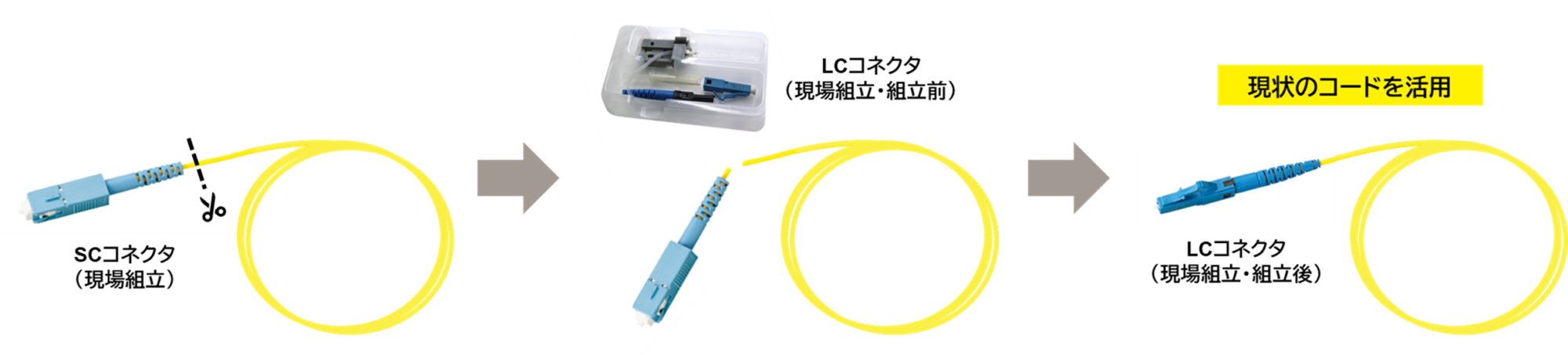

コネクタ種の変更
トランシーバ等の機器更改に伴ってコネクタ種の変更が必要な場合でも、現場組立光コネクタ(FuseConnect®)ならコネクタ部を付け替えるだけで作業が完了します。再配線が必要なく、現状のコード/ケーブルを活用できます。

※既設配線の光ファイバの種類や特性を変更することはできません。また、接続に必要な作業長分は短くなります。

ラインナップ

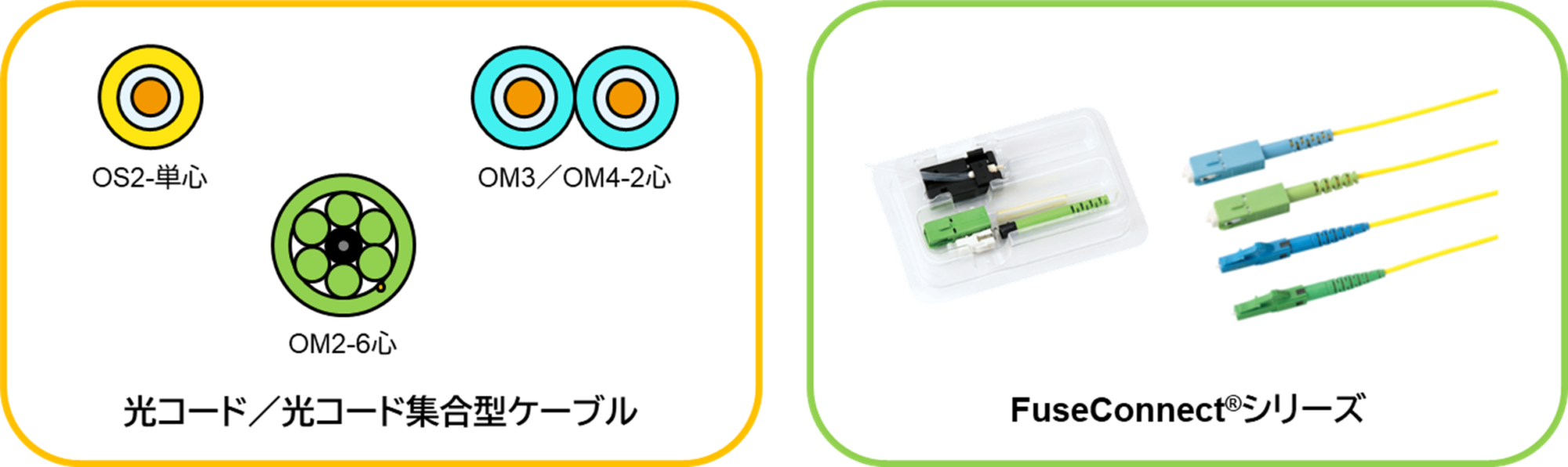

光コード/光コード集合型ケーブルと、FuseConnect®シリーズを御使用目的に応じた組み合わせで選択いただけます。

  ODPC用光コード/光コード集合型ケーブル

光コード

ラック内配線に適用
単心コード、2心コード対応
低摩擦シース選択可能

■PVCシース

■低摩擦難燃PEシース

光コード光コード集合型ケーブル

距離が離れたラック間の配線に適用
平型2心、丸型2心~32心対応
低摩擦シース選択可能

■難燃PEシース

■低摩擦難燃PEシース

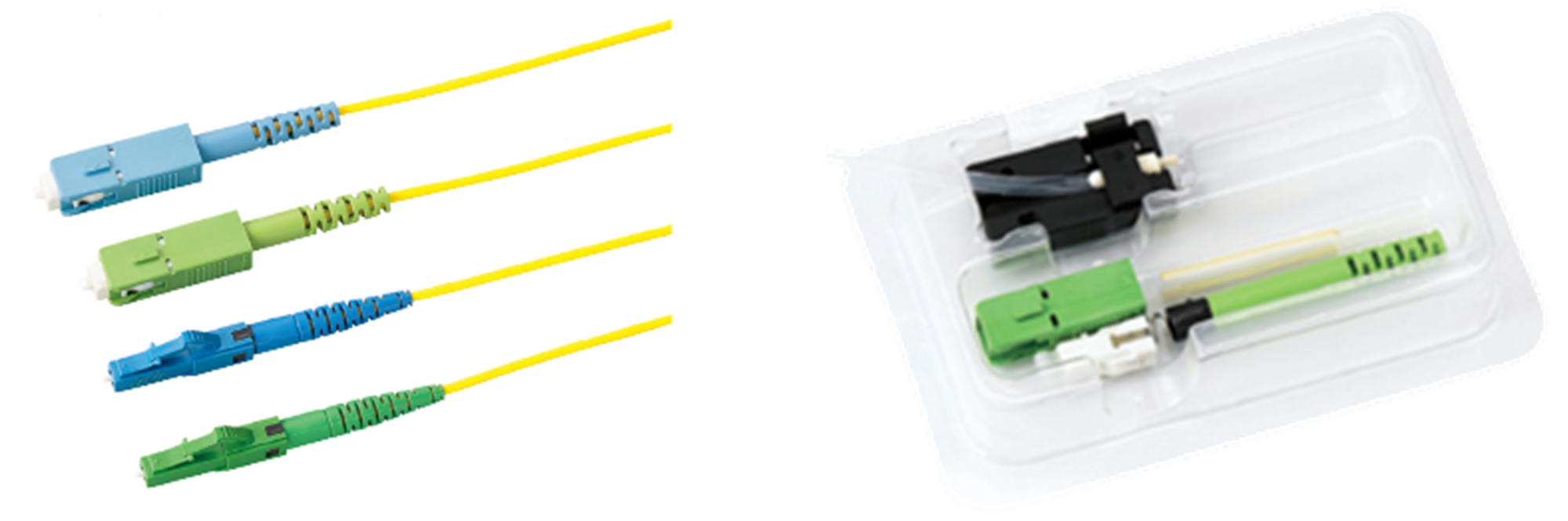

  FuseConnect®シリーズ

融着接続機を使用して、現場で組立作業を行う
     融着型現場組立光コネクタ
SC、LCコネクタ対応 (*1)
QAタイプ(短ブーツタイプ)から選択可能 (*2)

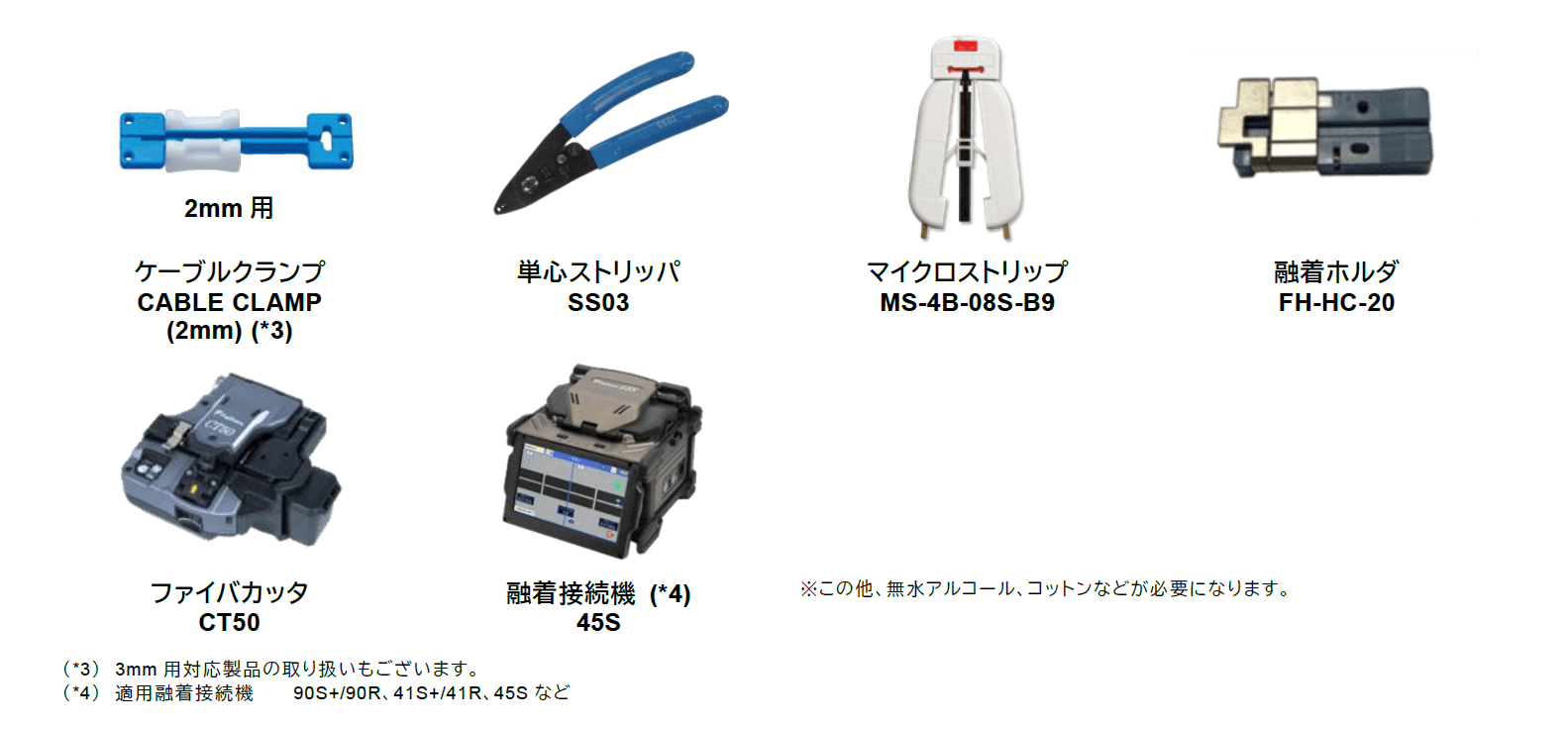

■FuseConnect®シリーズ取り付けに必要な冶具・工具例

ご注文例

ご注文の際は、光コード/光コード集合型ケーブルの型番とFuseConnect®シリーズの型番をご指定ください。
また、冶具・工具をご購入の場合はその型番もお伝えください。
