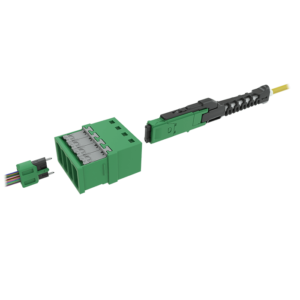

MMC Jr. コネクタおよび
レセプタクル

MMC Jr.コネクタは設置面積が小さいため、強固な接続を維持しながら、ボードやモジュール/パネルのプレートの背後のスペース消費を最小限に抑えることができます。
MMC Jr.コネクタは設置面積が小さいため、強固な接続を維持しながら、ボードやモジュール/パネルのプレートの背後のスペース消費を最小限に抑えることができます。トランシーバ、オンボード光配線、モジュールアプリケーションなどで使用されます。

カタログダウンロード

MMC コネクタソリューション

MMC コネクタ

USConec社からライセンスを供与されたフジクラのMMCコネクタは、直径2.5mmまでのシングルモードおよびマルチモードファイバケーブルの終端用に設計された超小型フォームファクタ (VSFF) マルチファイバ光コネクタです。MMCコネクタは、MT-16アライメント構造と新しいTMTフェルール技術を採用しています。最も高密度なコネクタ環境での個々のコネクタアクセスは、革新的なDirectConec™プッシュプルブーツ技術を使用して容易に実現できます。

特長:

• MPOコネクタの3倍のポート密度
• DirectConec™プッシュプルブーツにより、コネクタの挿抜が容易
• MT-16フェルールで実績のあるアラインメント構造
• 標準外径250ミクロンおよび光ファイバピッチと互換性があります。
• 低損失、IECグレードB挿入損失性能 (0.25dB 97%ランダム)
• SMおよびMMアプリケーションAPC研磨
• Telcordia GR-1435でテスト済み
•外径最大2.5mmケーブル
•One-Click ™ Cleaner、研磨機、干渉計、および光学テスト装置を含む標準的なケーブル業界インフラストラクチャのサポート

MMC アダプタオプション

フジクラは、MMC コネクタを MMC コネクタまたは MMC Jr.コネクタに接続する 2 ポートおよび 4 ポートアダプタを提供しています。2 ポートアダプタは、MPO(SC カットアウト)アダプタと同じパネルカットアウトに収まるように設計されており、シンプレックス MPOアダプタを取り外して MMC 2 ポートアダプタを取り付けるだけで、ファイバ密度が瞬時に 2 倍になります。4 ポート MMC アダプタは、4 ポート MDC アダプタと同じパネルカットアウトに収まります。

すべてのアダプタは、ダストプラグあり/なしで注文できます。特定のアダプタポートが不要な用途の場合、フジクラはそれらのポートに取り付けることができるオプションのポートカバーを提供しています。

MMC 1-Port Adapter
MMC/MMC

MMC 2-Port Adapter
MMC/MMC

MMC 4-Port Adapter
MMC/MMC

MMC 4-Port Adapter
MMC/MMC Jr.



MMC 6-Port Adapter
MMC/MMC Jr.

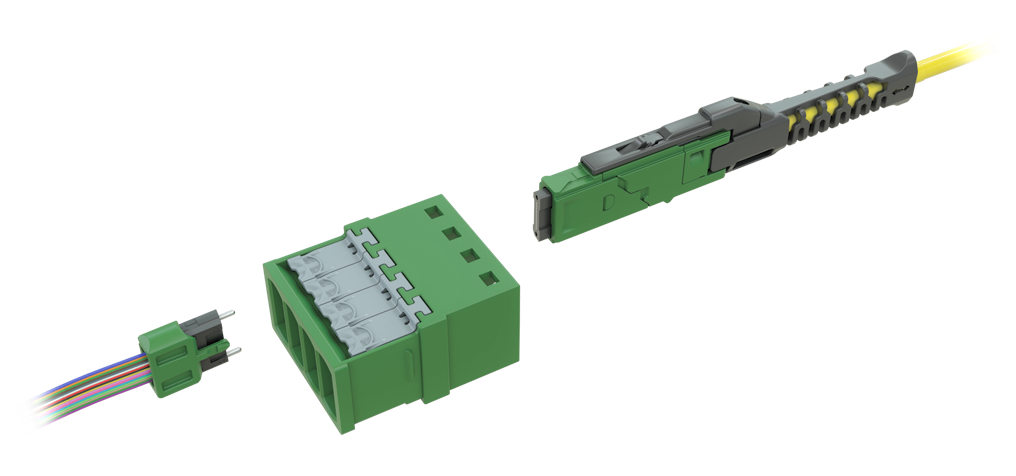

MMC Jr.およびアダプタ/レセプタクル

MMC Jr.コネクタは設置面積が小さいため、強固な接続を維持しながら、ボードやモジュール/パネルのプレートの背後のスペース消費を最小限に抑えることができます。
• 次の用途に最適化されています。
• トランシーバ
• オンボード光配線
• モジュールアプリケーション

TMT フェルール技術

TMTフェルールは、MPO-16アプリケーションで使用されるMT-16フェルールで実績のあるアラインメント構造に基づいています。耐久性を考慮して設計された新しいショルダー機能は、繰り返し挿入および抜去に必要な機械的完全性と組み合わせて、精密な研磨が保証されます。MMCアプリケーションに加えて、TMTフェルールは、オンボードファイバ管理だけでなく、トランシーバおよびコネクタの実施形態への組み込みにも最適です。


• 250ミクロンピッチの16心ファイバ
• 250、200および165ミクロンのファイバに対応
• 25%以下のサイズでMT-16テクノロジーと互換性を有する
• SM APCおよびMM APCアプリケーションでの低い挿入損失

拡大を続けるMMCエコシステム

フジクラとUS Conecは、業界をリードするベンダーと提携し、インストーラーとエンドユーザーエクスペリエンスの向上に必要なコンポーネントと機器を開発しています。
• One-Click™クリーニングツール
• 研磨装置
• 試験検査装置
• 干渉計

最先端のアプリケーションには超小型フォームファクタが必要

次世代アーキテクチャでは、現状では対応できない光接続ソリューションのニーズが高まっています。51.2Tスイッチングには、現在のMPOフォーマットの密度容量を超えるファイバ数が必要です。
MMCアプリケーションには次のものがあります。
• パッケージ化された光ファイバおよびオンボード接続
• 高帯域幅トランシーバ
• 最大密度、低損失、プレターミネイトケーブル接続インフラストラクチャ

MPO-16

MPO-16アダプタを使用した1RUの1,152ファイバ

MMC-16

MMCアダプタを使用した1RUの1,152ファイバ

*DirectConec™はUS Conec Ltd.の商標です。

Optimized for:
● Transceivers
● On-board optics
● Module applications
