MDCコネクタは、直径2.0mmまでのマルチモードおよびシングルモードファイバケーブルの終端用に設計された超小型フォームファクタ (VSFF) デュプレックス光コネクタです。また、比類ない密度、簡単な着脱、現場での部品組み替え性、最適なキャリアグレード性能を提供して、新時代の先駆けとなります。

カタログダウンロード

MDC コネクタソリューション

ELiMENT™ MDC Connector

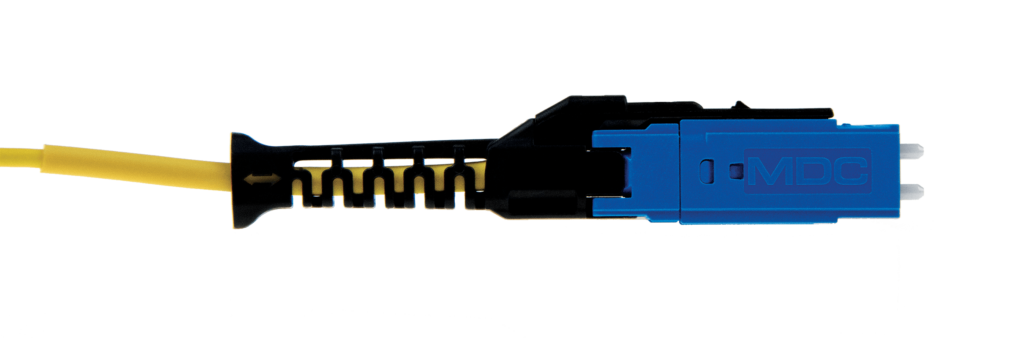

US Conecからライセンス供与された、フジクラのELiMENT™ MDCコネクタは、直径2.0mmまでのマルチモードおよびシングルモードファイバケーブルの終端用に設計された超小型フォームファクタ (VSFF) デュプレックス光コネクタです。MDCコネクタは、業界標準のLC光コネクタで使用されている実績のある1.25mmフェルール技術で製造されています。非常に高密度なコネクタ環境での個々のコネクタアクセスは、革新的なDirectConec™プッシュプルブーツテクノロジを使用して簡単に実現できます。

機能:

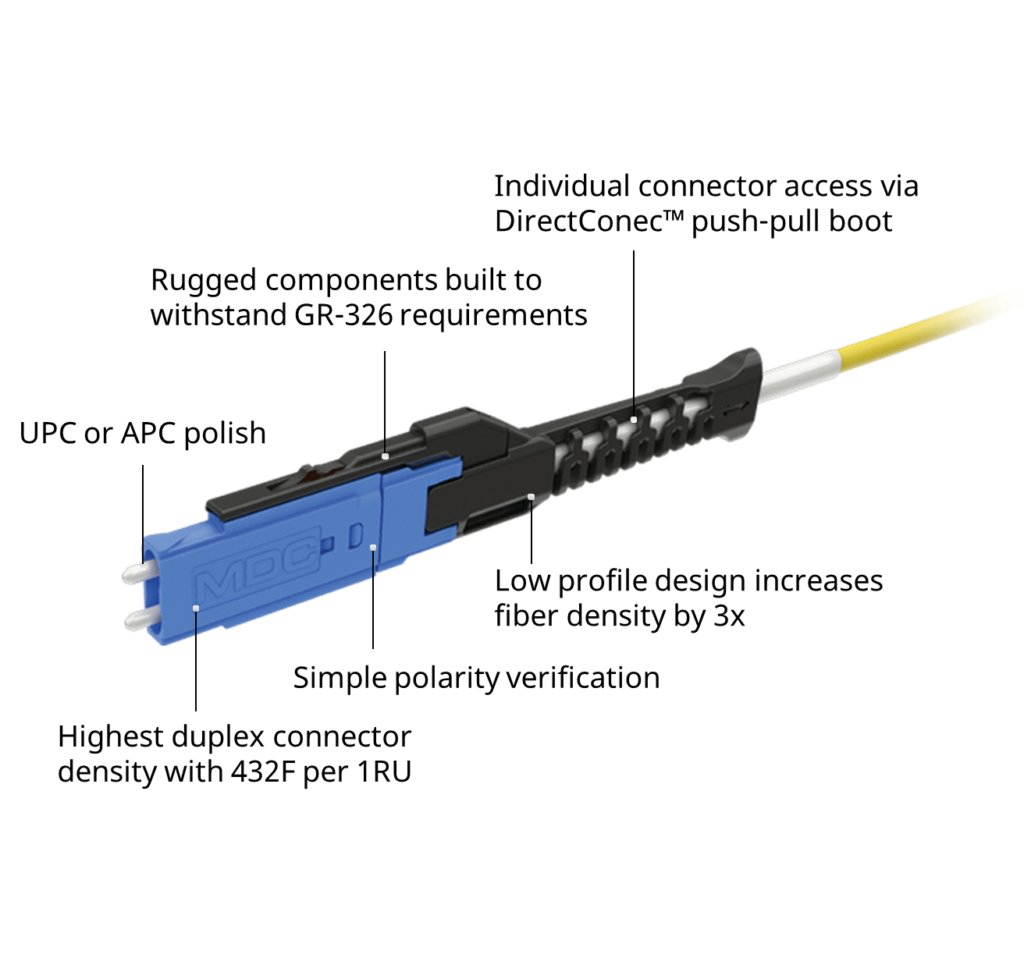

• LCコネクタの3倍のファイバ配線密度により、1RU内に216のデュプレックスコネクタ (432ファイバ) を提供
• DirectConec™ プッシュプルブーツにより、コネクタの挿抜が容易
• ファイバが露出せずにシンプルな極性変換
• IEC Attenation Grade Bランダム要件を満足(97%以上のコネクタで平均0.12 dB、最大0.25 dB)
• Telcordia GR-326およびTIA-568準拠
• 直径2.0mmまでのケーブル用に設計
• マルチモード、シングルモード、シングルモードAPC

最先端のアプリケーションには超小型フォームファクタが必要

モジュール/パネルのコネクタ密度を高めると、必要なハードウェアが最小限に抑えられ、資本コストと運用コストが削減されます。現在、LCデュプレックスコネクタとアダプタを使用すると、1ラックユニット (RU) ハウジングは144ファイバに制限されます。より小さいMDCコネクタは、コネクタ密度を3倍に増加させ、同じ1 RUスペースに最大432ファイバを提供します。

Multi-Source Agreements (MSAs) には、LCコネクタよりも小さいフットプリントのデュプレックス光コネクタを必要とするポートブレークアウトアーキテクチャが定義されています。MDCコネクタの小型化により、一つのアレイトランシーバで複数のMDCパッチケーブルを受け入れることができ、各インターフェイスを個別に直接アクセスできるようになります。新しい形式では、QSFPフットプリントで4本の個別MDCケーブル、SFPフットプリントで2本の個別MDCケーブルがサポートされます。

キャリアグレードのパフォーマンス

MDCコネクタはLCコネクタのほぼ半分のサイズで、フェルールの数は2倍ですが、強固な筐体、高精度の成形、嵌合の長さにより、非常に厳しいProofおよびTWALテストを含め、LCコネクタと同じTelcordia GR-326要件を満足します。

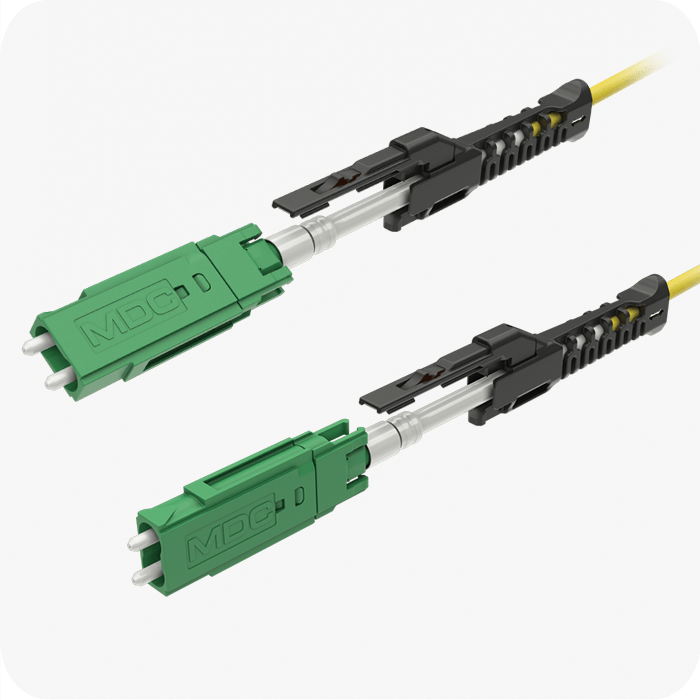

MDC APC コネクタ

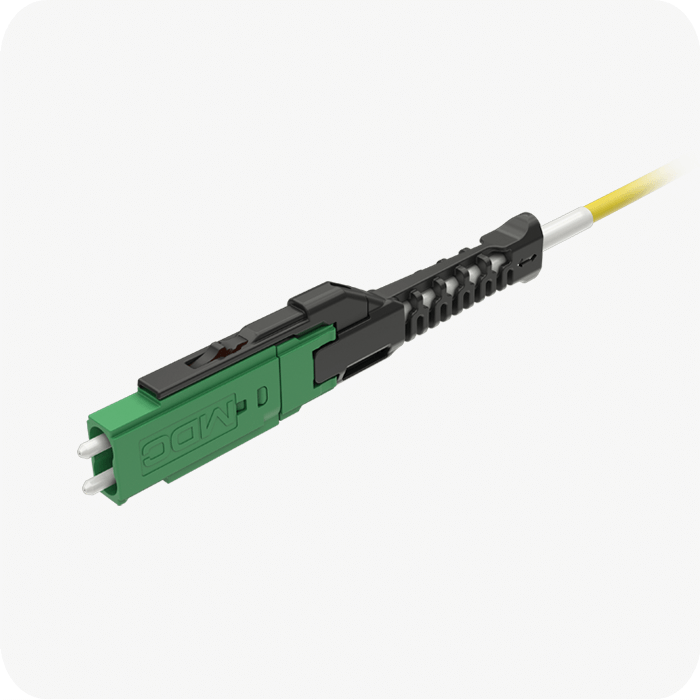

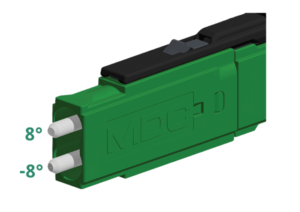

MDC APCコネクタは、非常に低い反射を必要とする高密度デュプレックスコネクタアプリケーションに使用できます。独自の対向角度付きフェルールコネクタ設計により、システムの極性に合わせて、素早く簡単に極性を変換できます。

DirectConec™プッシュプル技術によるデュプレックスコネクタの
アクセシビリティの維持

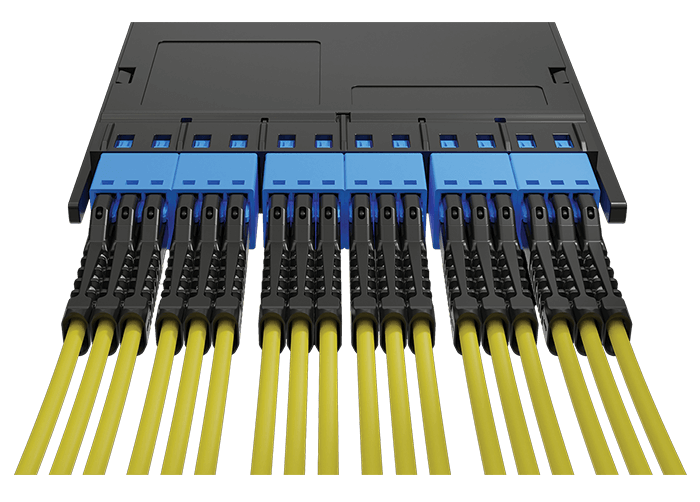

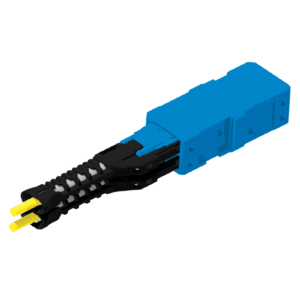

DirectConec™プッシュプルブーツテクノロジーを用いたMDCコネクタを使用すると、施工者は、隣接するコネクタに影響を与えることなく、より狭いスペースでコネクタを簡単に挿抜できます。フレキシブルブーツは、ケーブル配線のための適切な曲げ半径を確保し、コネクタの挿入および抜去中に座屈しません。

DirectConecTMプッシュプル技術によるデュプレックスコネクタのアクセシビリティの維持

DirectConecTMプッシュプルブーツテクノロジーを用いたMDCコネクタを使用すると、施工者は、隣接するコネクタに影響を与えることなく、より狭いスペースでコネクタを簡単に挿抜できます。フレキシブルブーツは、ケーブル配線のための適切な曲げ半径を確保し、コネクタの挿入および抜去中に座屈しません。

素早く簡単な極性変換

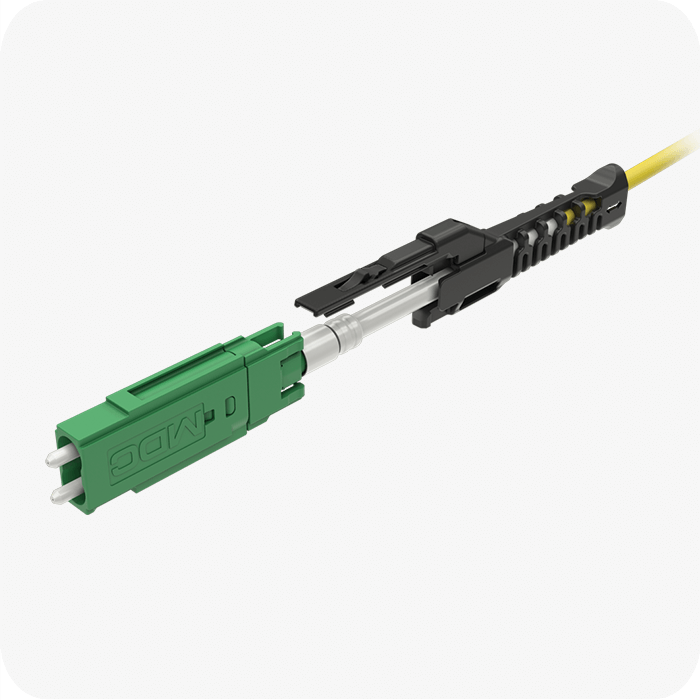

MDCコネクタの極性反転は容易で、作業中に光ファイバが露出したりねじれたりすることはありません。極性を変更するには、コネクタハウジングからブーツを引き出し、ブーツを180度回転させて、ブーツアセンブリをコネクタハウジングに組み立て直します。コネクタの上部と側面にある極性マークとMDCロゴは、コネクタの極性が反転していることを通知します。

極性変換方法

ブーツからコネクタハウジングを
引き出す

180度回転

コネクタハウジングにブーツを
組み立てなおす

素早く簡単な極性変換

US Conecは、業界をリードするベンダーと提携し、次のソリューションでインストーラとエンドユーザのエクスペリエンスを向上させるために必要なコンポーネントと機器を開発しています。
• 複数のアダプタバリエーション
• 集約ソリューション
• 研磨装置
• 試験装置
• 検査スコープ
• 干渉計

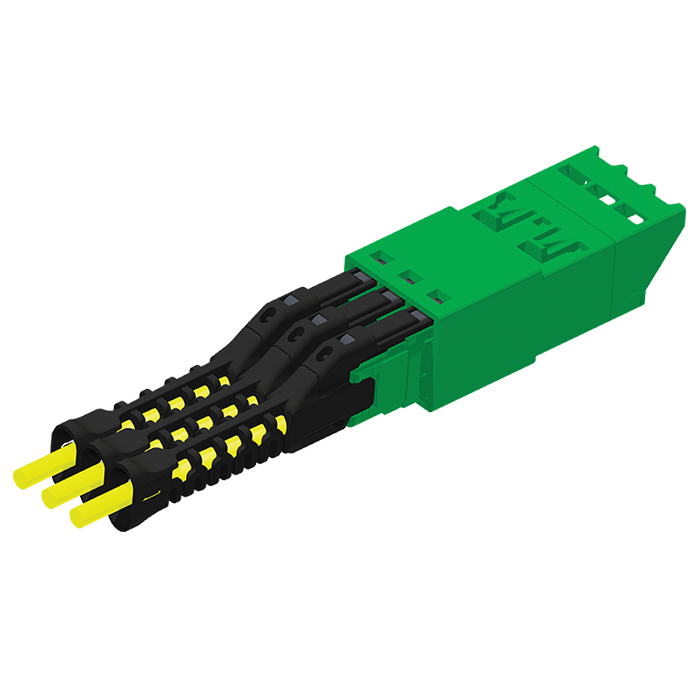

各種アダプタ

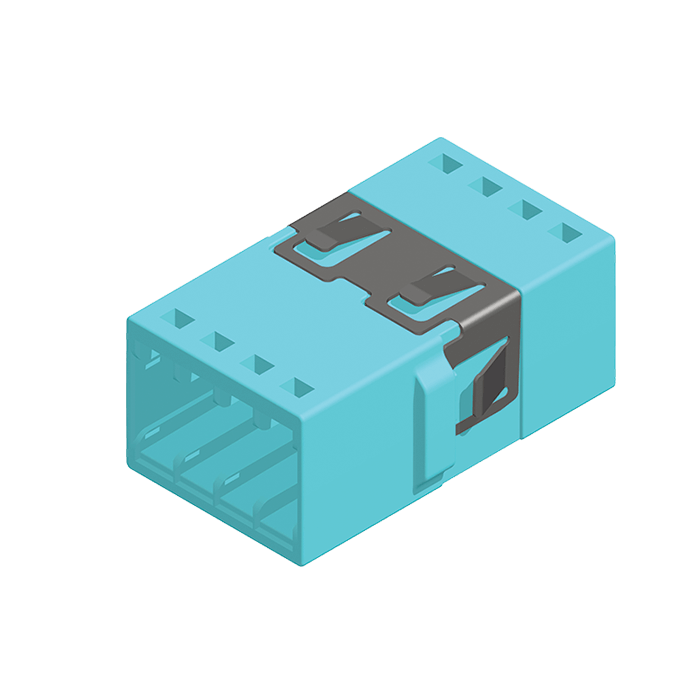

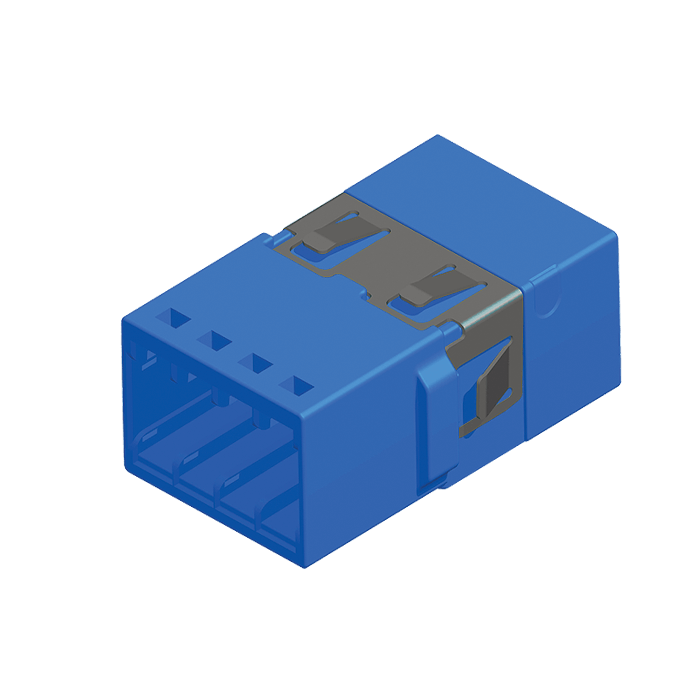

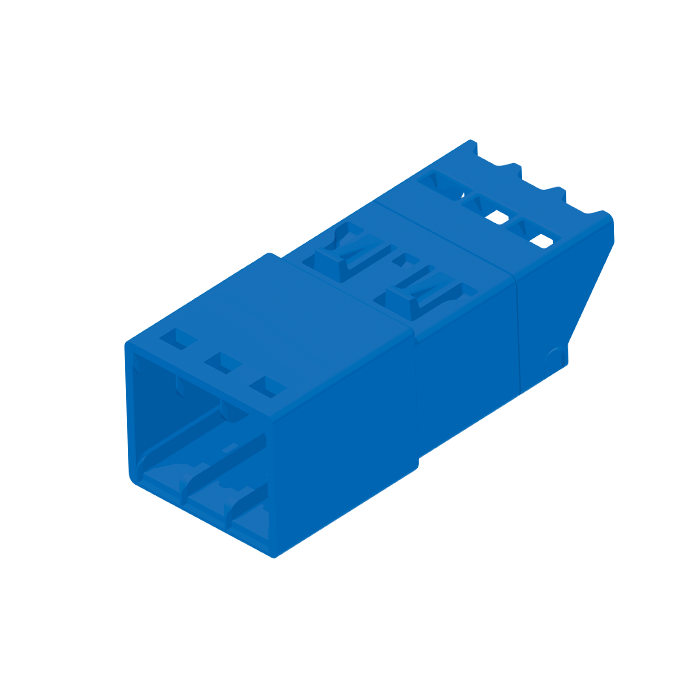

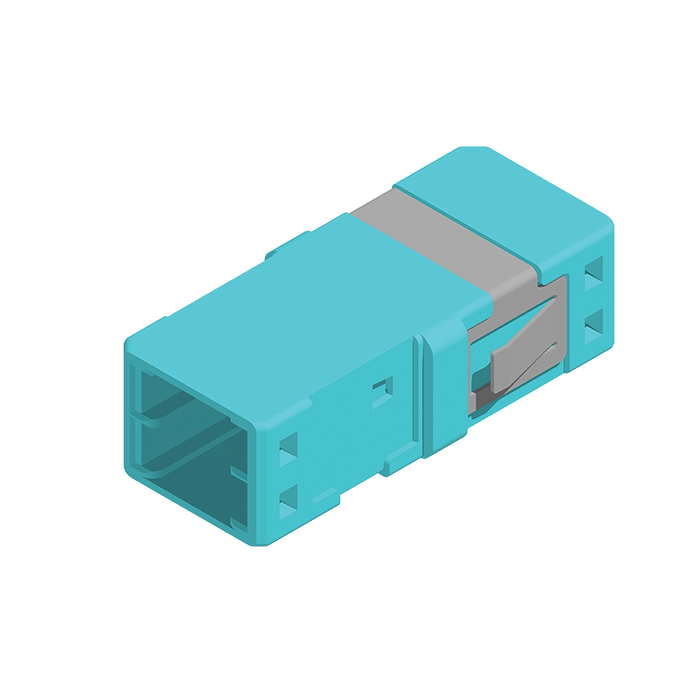

MDC 2-Port Adapter

MDC 3-Port Adapter

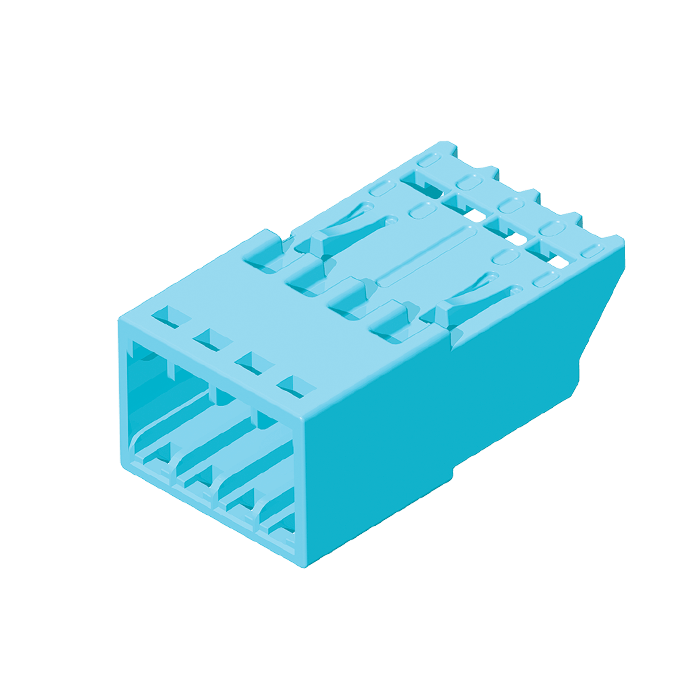

MDC 4-Port Adapter
MDC/MDC Jr.

MDC 4-Port Adapter Aligned Key- MDC/MDC

MDC 4-Port Adapter Opposed Key- MDC/MDC

MDC コネクタクリーナ

新しいMDCコネクタクリーナーは、One-Click™ブランドのクリーナーによって開拓された実績と信頼性の高いプッシュ技術を使用して、1回の操作でMDCデュアルフェルールを迅速かつ効率的にクリーニングできます。MDCコネクタクリーナ―は、付属のキャップを使い分けることで、アダプタ(モジュール)内部のフェルール端面とプラグのフェルール端面の両方が清掃可能です。

MDC Jr.

MDC Jr.コネクタは、ブレークアウトおよびオンボード光アーキテクチャ向けに最適化されており、パネル背面のスペース消費を最小限に抑えながら、コネクタのすべての機能とテスト容易性を実現します。
