高密度成端ユニット

シャーシとモジュールを一体化し、更なる高密度化を実現した光パッチパネルです。1Uサイズで144心収容します。トランクケーブル側には多心の12MPOコネクタを、パッチコード側はLCコネクタを採用しております。

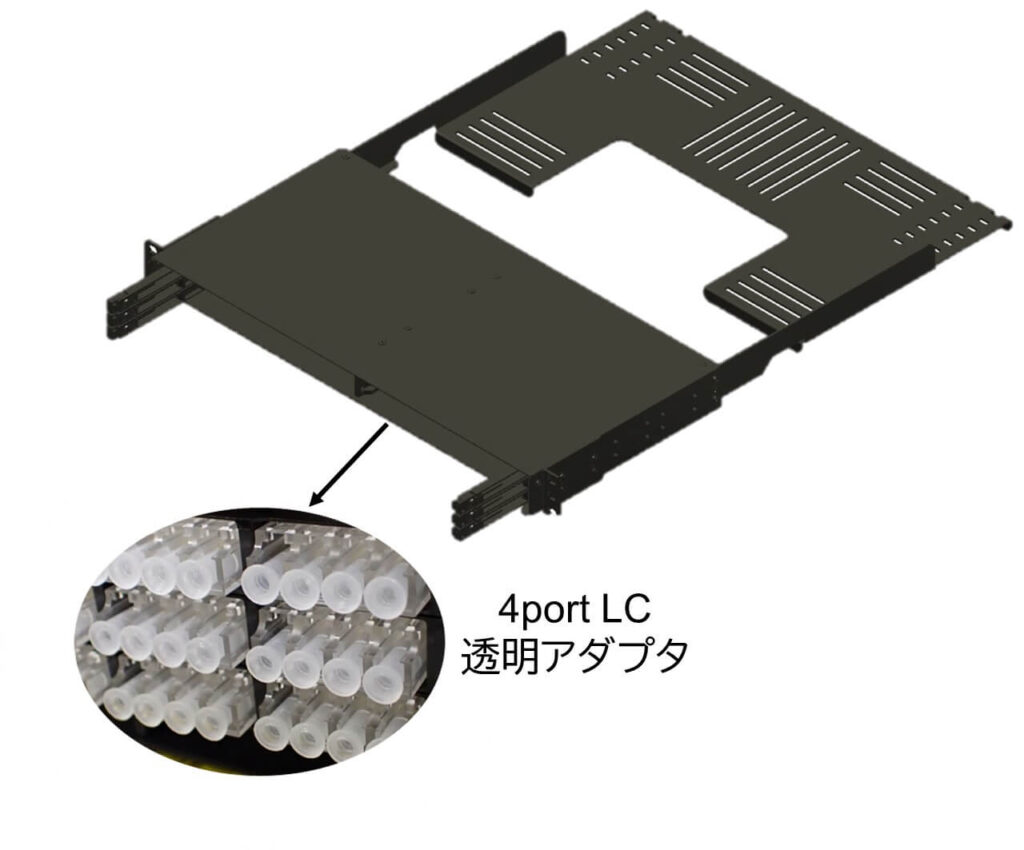

前面イメージ

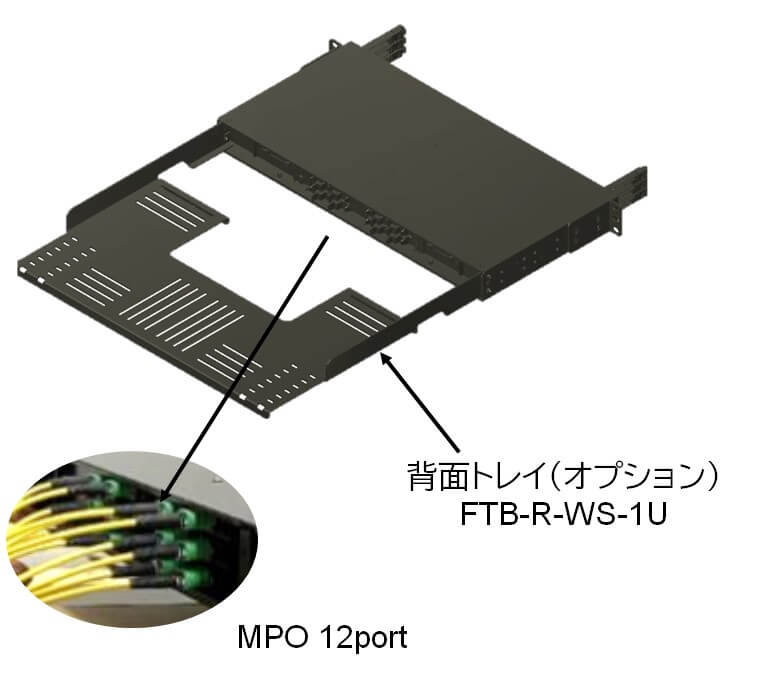

背面イメージ

■ 19インチラックに搭載可能な高密度タイプ(144心/1U)の光パッチパネルです。
■ モジュール引き出し機構によりスムーズな配線を実現します。
■ モジュール内配線は、TypeⅠとType Fがありますので、配線方式に併せて選択ください。

■ 高密度コネクタユニット

FTB-802-144LC-｢｣	12MS Type Ⅰ	12MS Type F
設置タイプ	19インチラック（EIA規格）
接続形態	コネクタ＋（モジュール）＋コネクタ
ケーブル導入方向	背面（左右）
ケーブル導入数	Max. 3
モジュール実装数	Max. 6
ファイバ種別	SM
コネクタタイプ	LC：24個、MPO(ピン有り)2個 / 1モジュール LC：144個、MPO(ピン有り)12個 / 合計
接続損失(dB)	Max. 0.6
配線方式	TypeⅠ	Type F
色	黒
寸法(mm)	W482 × H43.6 × D289.2 W482 × H43.6 × D636.2(背面トレイを取付けた場合)

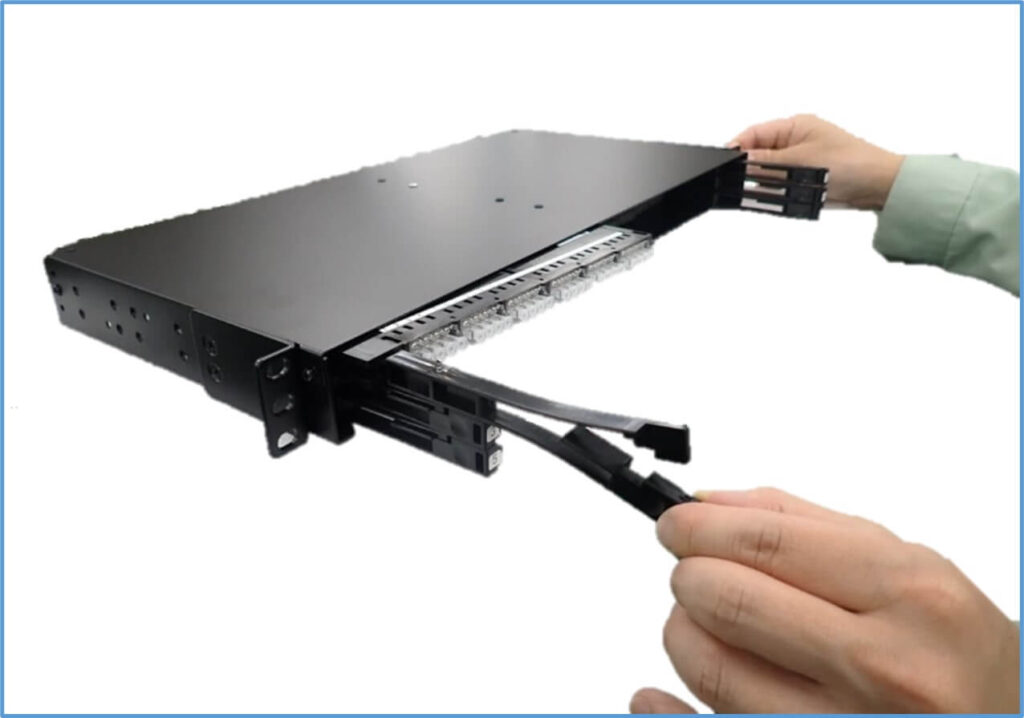

モジュールを引き出してLC接続部へのアクセス

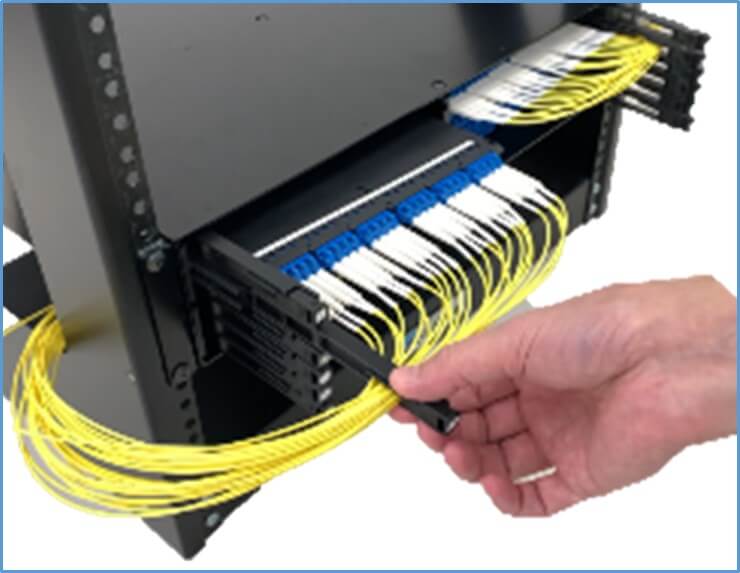

LCコネクタ接続イメージ（サンプル）
