光成端箱
（高密度型スライドタイプ）
FTB-802シリーズ
フジクラ光成端箱（高密度スライドタイプ）FTB-802シリーズは、19インチラックに搭載可能な高密度型の光パッチパネルです。コネクタ接続部はスライドタイプ、融着接続部は固定タイプです。
スライド機構でメンテナンスやケーブルの追加接続が容易であり、透明タイプの光アダプタでは誤抜去防止を実現します。各種心線に対応しており、12心テープ心線、12心SWRの光ケーブルにも対応しています。また、内部にファンアウトコードを実装したプレ配線タイプです。

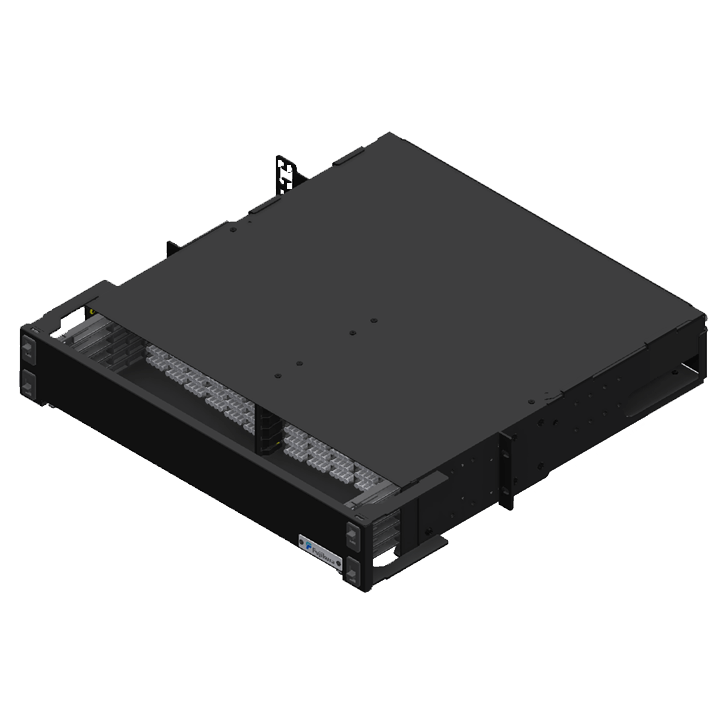

光成端箱（高密度型スライドタイプ）FTB-802シリーズ
19インチラックに搭載可能な高密度型の光パッチパネルです。コネクタ接続部はスライドタイプ、融着接続部は固定タイプです。
特長
■ 高密度
高さ2Uで288心収容可能、高密度配線に適しています。
■ 容易な作業性

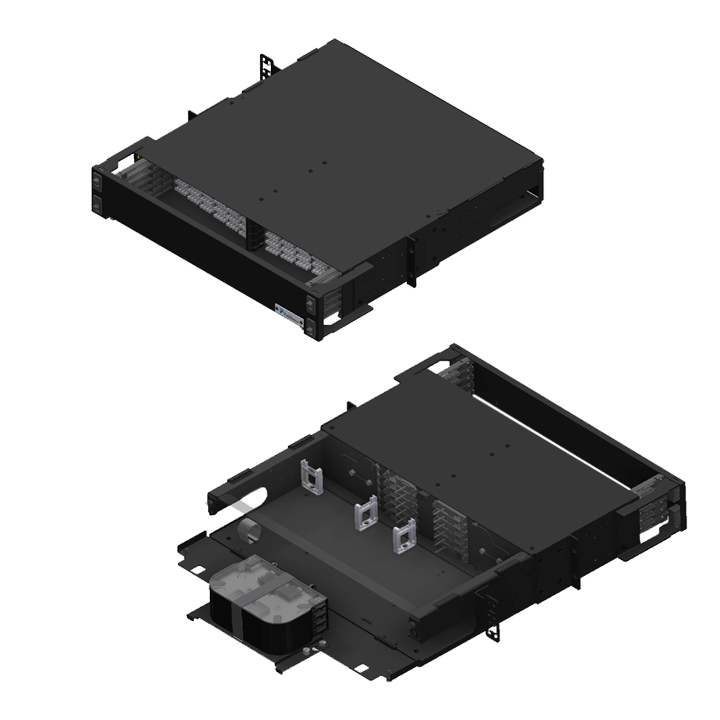

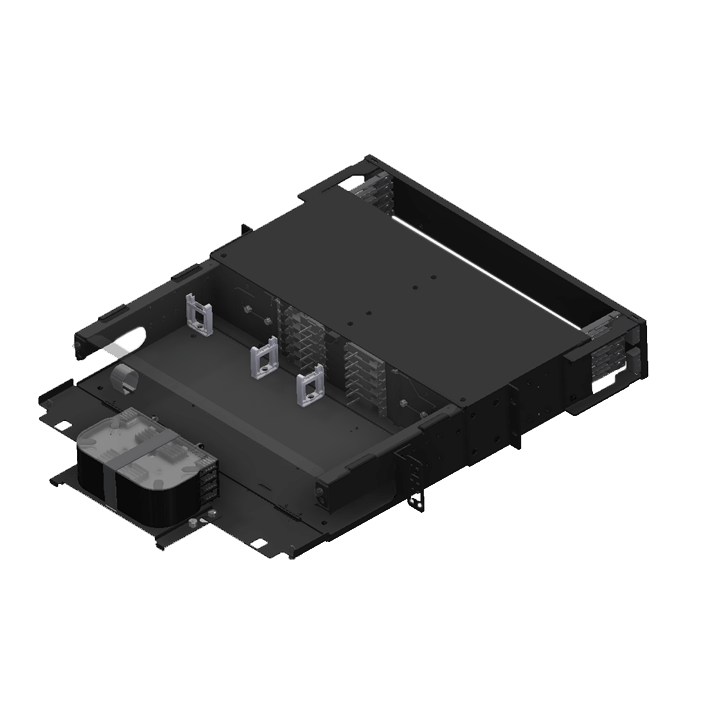

スライド機構を有しているため、コネクタを容易に挿抜できます。側面のロッドにより、接続後のパッチコードをスムーズに収納できます。
■ 誤抜去防止
光アダプタは透明タイプのため、可視光を使用することで誤抜去防止に役立ちます。
■ 各種心線対応
12心テープ心線、12心SWRの光ケーブルに対応します。内部にファンアウトコードを実装したプレ配線タイプです。
用途
■ データセンタ内における光ケーブル成端を伴う高密度配線
■ DCIにおける外線ケーブルの引き込み先が19インチラックの場合、成端ユニットとして使用可能

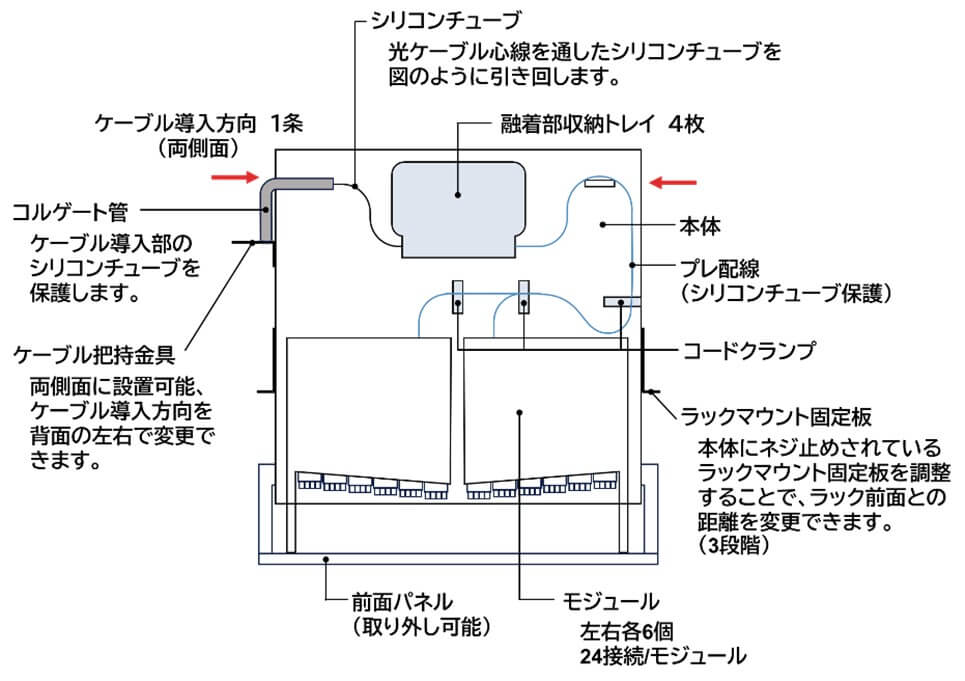

構造（概略）
接続形態
型番
FTB-802-288LC-SP-T4
仕様
| 型番 | FTB-802-288LC-SP-T4 | |
| 接続部タイプ | コネクタ接続部：スライドタイプ、融着接続部：固定タイプ | |
| コネクタ接続数 | 288 | |
| 融着心数 | 12心テープ、 12心SWR | 288 |
| 寸法（mm） | W482×H88×D497（2U） | |
| 適用ケーブル | 入力 | 丸ケーブル、Ø11mm～14mm（1本） |
| 出力 | アダプタ出力 | |
（*） FTB-802シリーズにはMPOコネクタ付きコード集合型ケーブルの導入が可能なタイプもご用意がございます。詳細はMPOケーブリングシステムのページをご覧ください。
仕様
| 型番 | FTB-802-288LC-SP-T4 | |
| 接続部タイプ | コネクタ接続部： スライドタイプ、 融着接続部：固定タイプ | |
| コネクタ接続数 | 288 | |
| 融着 心数 | 12心テープ、 12心SWR | 288 |
| 寸法（mm） | W482×H88×D497（2U） | |
| 適用 ケーブル | 入力 | 丸ケーブル、 Ø11mm～14mm（1本） |
| 出力 | アダプタ出力 | |
（*） FTB-802シリーズにはMPOコネクタ付きコード集合型ケーブルの導入が可能なタイプもご用意がございます。詳細はMPOケーブリングシステムのページをご覧ください。
