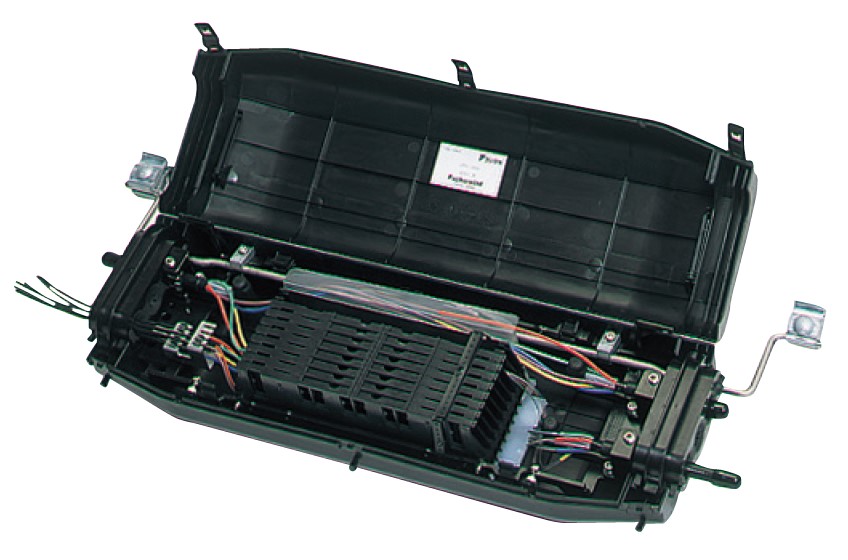

FMCO-AO シリーズ

FMCO-AO シリーズは、 ロングセラーのユニバーサルタイプの架空クロージャです。SSW(自己支持型)ケーブルは、ケーブル本体と一緒に支持線もクロージャ本体に導入可能です。保護等級は、IPX4 (JIS C 0920)に準拠しています。

カタログダウンロード

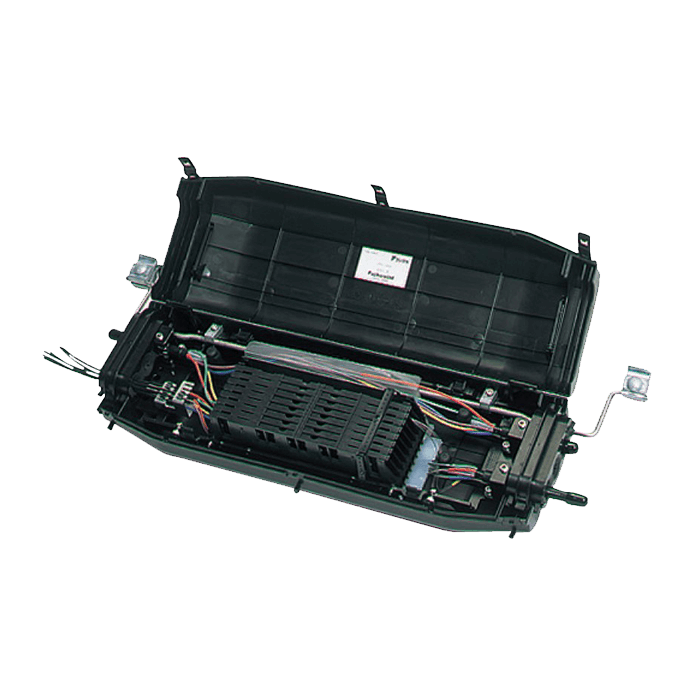

架空用クロージャ FMCO-AO

■ ロングセラーのユニバーサルタイプの架空クロージャです。
■ SSW のケーブルはケーブル本体と一緒に支持線もクロージャ本体に導入可能なSSW 対応クロージャです。最新のSWR & WTC のSSW ケーブルも対応しています。
■ オプションの把持具を用いることでドロップケーブルのほか、最新の少心架空ケーブルも導入可能です。
■ スリーブ締付方式はラッチ方式を採用し、工具不要です。
■ ケーブル導入口はグロメット材を採用し、ケーブル外径に応じたパッキンの選定が不要、再組立て材料が不要と保守性を考慮した設計です。
■ 保護等級はIPX3 をIPX4 にグレードアップしています。
■ PON システム構築用としての各種スプリッタ搭載型、ダークファイバを利用して自前設備構築にあたって、POI (相互接続)機能を有した各種クロージャを用意しております。
■ 保守・更新用として交換用スリーブを用意しています。

オプション機能例

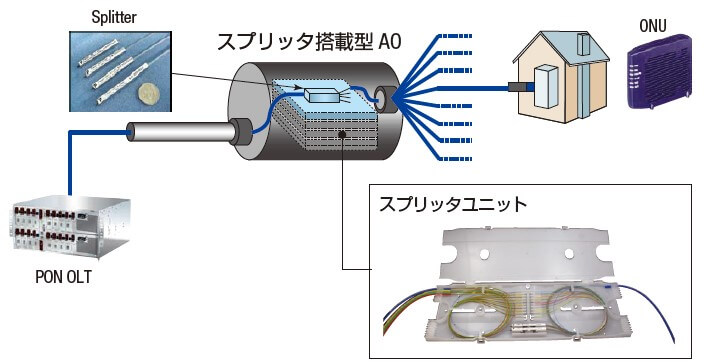

■スプリッタ搭載型AO(PON システム等用)

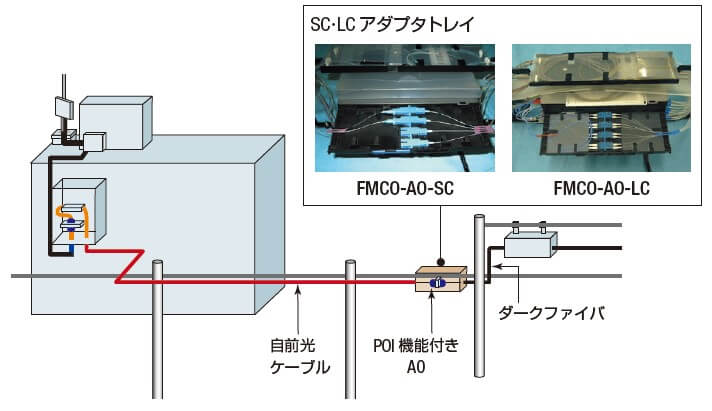

■POI 機能付きAO

縦置き

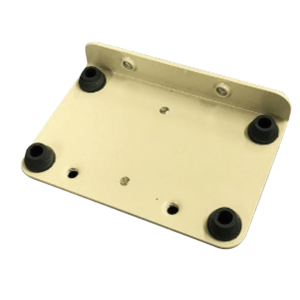

マグネットベース本体

横置き

マグネットベース本体

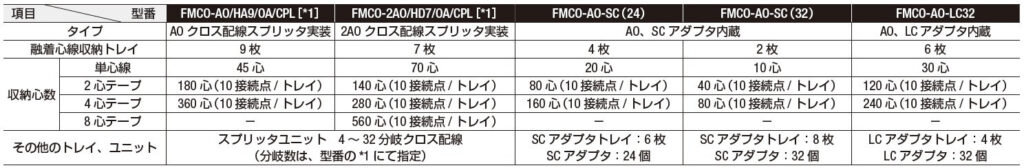

*1:スプリッタの分岐数 4、8、16、32 のいずれかを指定。各分岐数のスプリッタ 2 個をクロス配線化して実装。その他の配線も可能ですのでお問い合わせください。
  (例:FMCO-AO/HA9/OA/CPL[8]は、1 × 8 スプリッタを 2 個実装しクロス配線化)

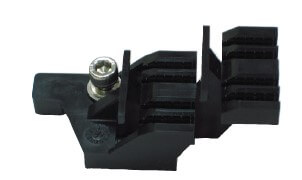

AO用TM把持金具


AO 用TM 把持金具

■ FMCO-AO、2AO でケーブル接続を行う場合に使用します。
■ ケーブル外被およびTM(テンションメンバ)を把持固定します。

AO用ドロップ把持具

AO 用ドロップ把持具

■ FMCO-AO、2AO でドロップケーブル接続を行う際に使用します。
■ 1 個で最大8 条のドロップケーブルを分岐することが可能です。
