光パッチパネル&
コネクタモジュール
光パッチパネルとコネクタモジュールは、メインディストリビューションエリアをはじめとして、各エリアへ設置し回線の構成を行うために使用されます。トランクケーブル側には多心の12MPOコネクタを採用し、パッチコード側はLCコネクタとSCコネクタの選択が可能です。シャーシ内へのモジュールの高密度実装と、コネクタ抜き差しの作業性を重視した設計となっております。
光パッチパネル＆コネクタモジュール
■ MPOモジュールは、MPOコネクタをLCコネクタまたはSCコネクタへ変換します
■ MPO/LCタイプは24心単位、MPO/SCタイプは12心単位での増設撤去変更が可能です
■ MPOアダプタモジュールを使用することで２心伝送からパラレル伝送への移行も効率的に実現します
■ 19インチラックへ直接取り付ける各種アダプタパネル(LC、SC、MPO）もラインナップしています
■ 各種トランクケーブル、パッチコードと組み合わせてご使用ください。
光パッチパネルシャーシ＆モジュール

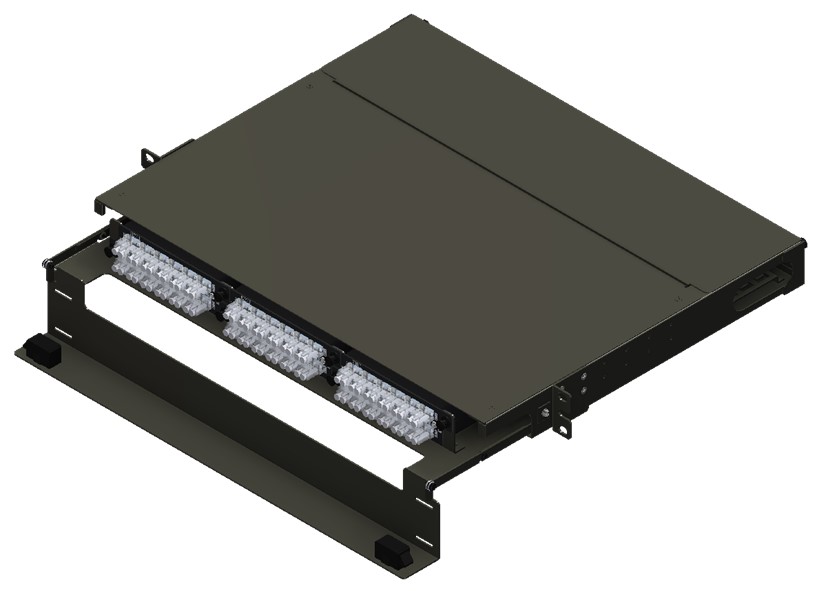

スライド型
FBC514P-1U

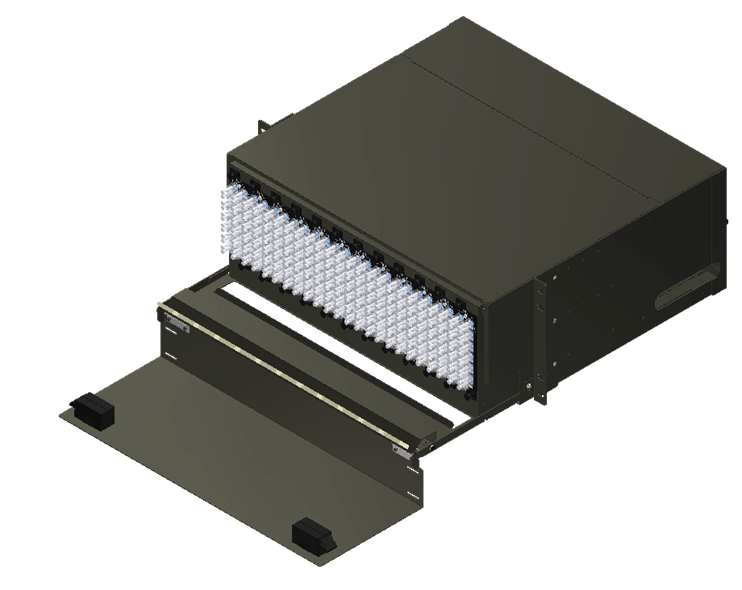

FBC514P-4U
■ シャーシ内へのモジュールの高密度実装と、コネクタ挿抜の作業性を重視した設計
■ 設置環境に合わせてスライド収納型とモジュール固定型の2タイプを用意
■ トランクケーブル側には多心の12MPO コネクタを採用、パッチコード側にはLC
コネクタとSC コネクタの選択が可能
■ ひとつのモジュールでA 配線、B 配線両方の配線方式に対応
■ パッチパネルシャーシ（スライド型）
| FBC514P-｢ ｣ | 1U | 2U | 4U |
| 設置タイプ | 19インチラック（EIA 規格） | ||
| 接続形態 | コネクタ＋（モジュール）＋コネクタ | ||
| ケーブル導入方向 | 背面（左右） | ||
| ケーブル導入数 | Max. 6 | Max. 6 | Max. 12 |
| モジュール実装数 | Max. 3 | Max. 6 | Max. 12 |
| 色 | 黒 | ||
| 寸法(mm) | W482.6×H43.7×D360 | W482.6×H88.1×D360 | W482.6×H177×D400 |

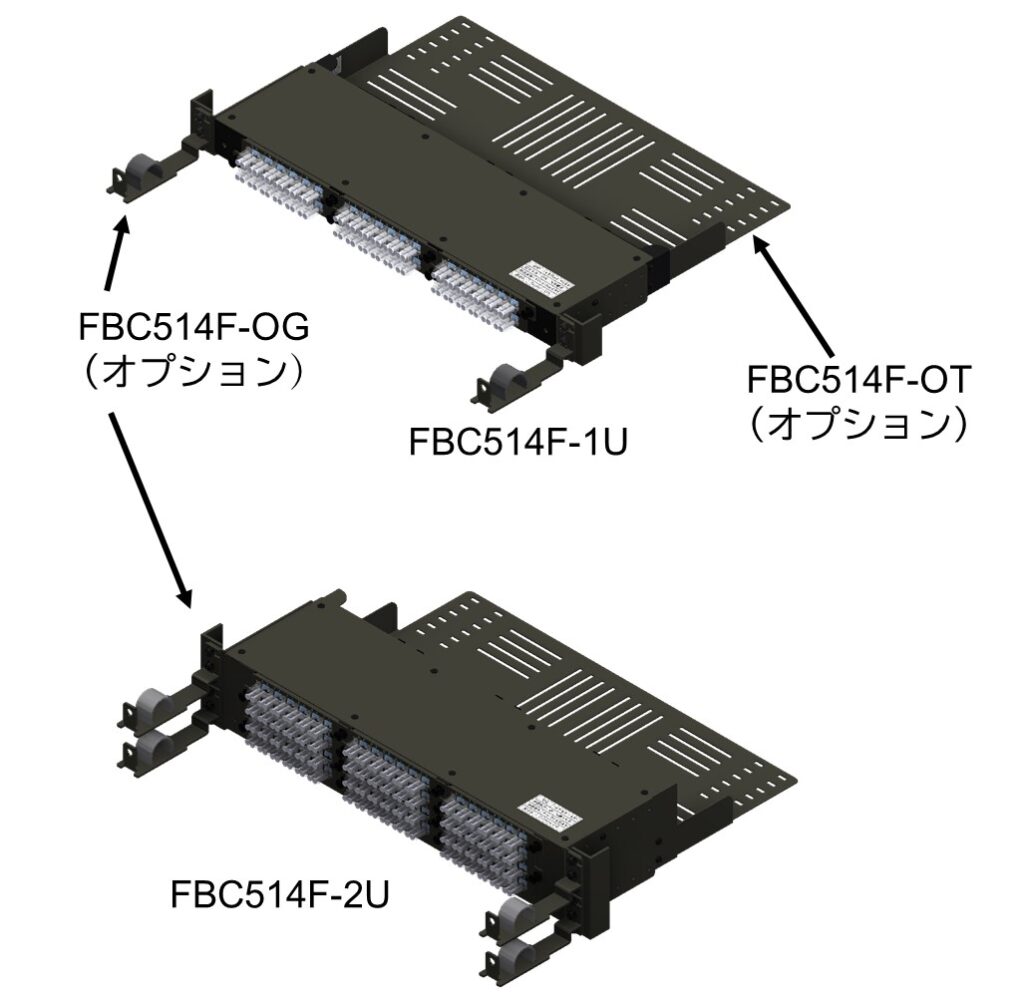

固定型
■ パッチパネルシャーシ（固定型）
| FBC514F-｢ ｣ | 1U | 2U |
| 設置タイプ | 19インチラック（EIA 規格） | |
| 接続形態 | コネクタ＋（モジュール）＋コネクタ | |
| ケーブル導入方向 | 背面（左右） | |
| ケーブル導入数 | Max. 6 | Max. 6 |
| モジュール実装数 | Max. 3 | Max. 6 |
| 色 | 黒 | |
| 寸法(mm) | W482×H43×D146 | W482×H88×D146 |
※別途オプションの前面ガイドや背面トレイを組み合わせて使用
FBC514M-24LC-LS
FBC514MA-2MPO
■ モジュール
| FBC514M-｢ ｣ | 24LC-LS | 24LC-LM | 24LC-LS(TypeF) | 24LC-LM(TypeF) |
| ファイバ種別 | SM | MM(OM4) | SM | MM(OM4) |
| コネクタタイプ | LC Duplex：12個、MPO (ピン有り)：2個 | |||
| 接続損失(dB) | Max. 0.6 | Max. 0.45 | Max. 0.6 | Max. 0.45 |
| FBC514M-｢ ｣ | 12SC-LS | 12SC-LM |
| ファイバ種別 | SM | MM(OM4) |
| コネクタタイプ | SC Duplex：6個、MPO (ピン有り)：1個 | |
| 接続損失(dB) | Max. 0.6 | Max. 0.45 |
| FBC514MA-｢ ｣ | 2MPO |
| アダプタタイプ | MPO：2個 |
※(TypeF)：コネクタモジュール内の配線がType-F専用となっています。
※MPOアダプタはキーアップ/キーダウンとなっています。
FBC514M-24LC-LS
FBC514MA-2MPO
■ モジュール
| FBC514M-｢ ｣ | 24LC-LS | 24LC-LM | 24LC-LS(TypeF) | 24LC-LM(TypeF) |
| ファイバ種別 | SM | MM(OM4) | SM | MM(OM4) |
| コネクタタイプ | LC Duplex：12個、MPO (ピン有り)：2個 | |||
| 接続損失(dB) | Max. 0.6 | Max. 0.45 | Max. 0.6 | Max. 0.45 |
| FBC514M-｢ ｣ | 12SC-LS | 12SC-LM |
| ファイバ種別 | SM | MM(OM4) |
| コネクタタイプ | SC Duplex：6個、MPO (ピン有り)：1個 | |
| 接続損失(dB) | Max. 0.6 | Max. 0.45 |
| FBC514MA-｢ ｣ | 2MPO |
| アダプタタイプ | MPO：2個 |
※(TypeF)：コネクタモジュール内の配線がType-F専用となっています。
※MPOアダプタはキーアップ/キーダウンとなっています。
アダプタパネル＆コード収容トレイ

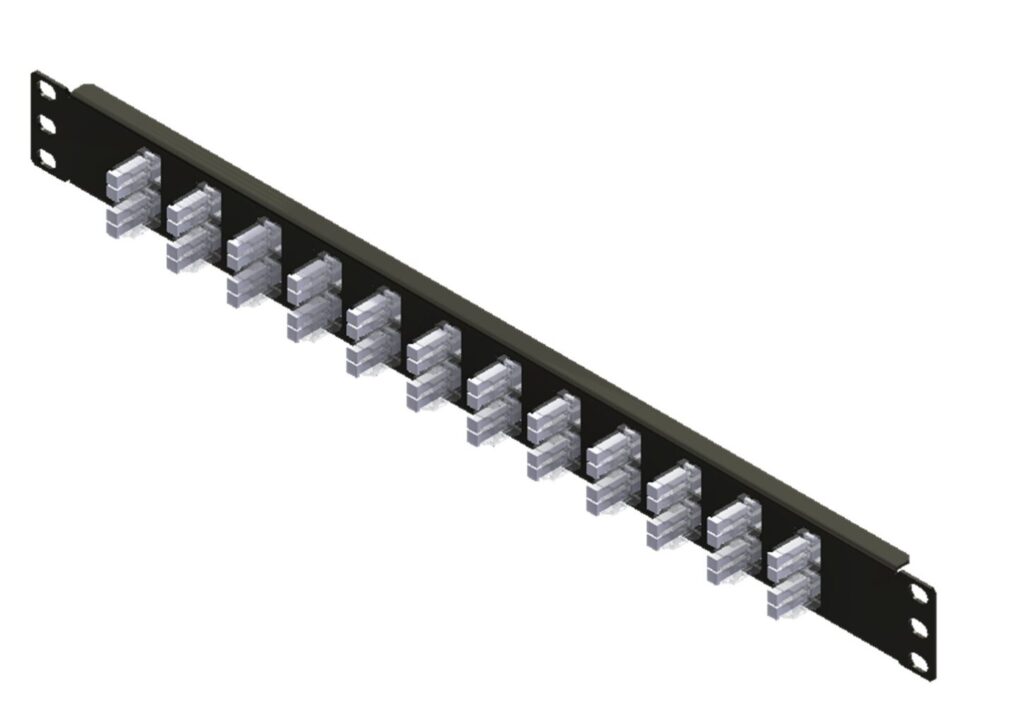

FBC514A-48LC-**-A

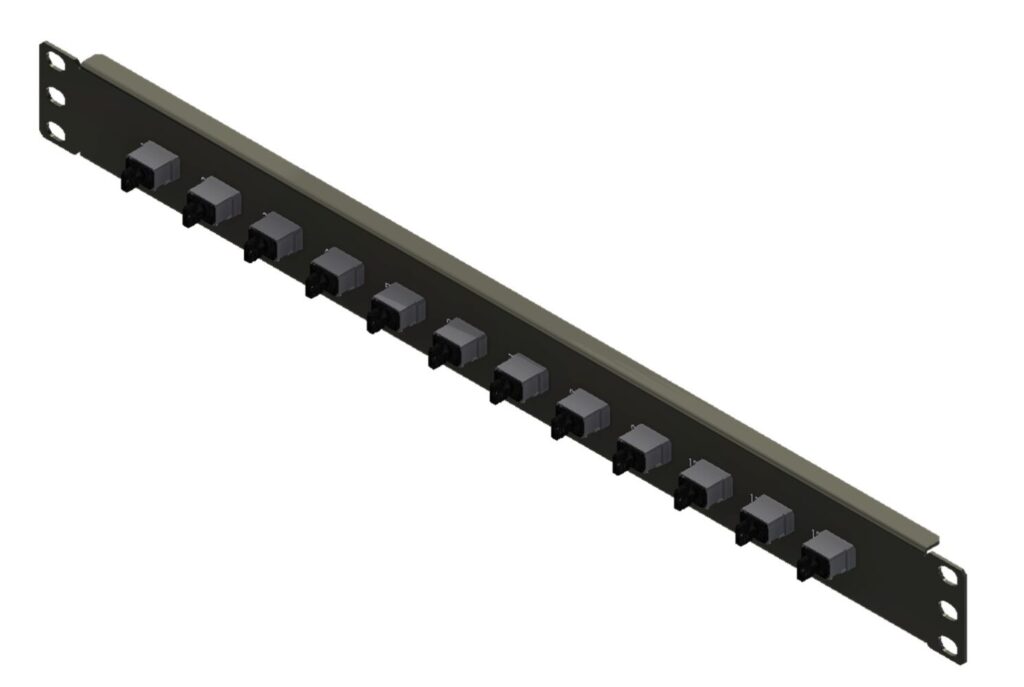

FBC514A-12MPO-A
■ アダプタパネルとコード収容トレイを組み合わせて使用
■ LC、SC、MPOコネクタに対応
■ その他オプションを組み合わせて様々な状況に対応
■ アダプタパネル
| FBC514A-｢ ｣ | 48LC-**-A 72LC-**-A | 24SC-**-A 48SC-**-A | 12MPO-A 24MPO-A 48MPO-A |
| 設置タイプ | 19インチラック（EIA 規格） | ||
| アダプタタイプ | LC Duplex：24個 LC Duplex：36個 | SC Duplex：12個 SC Simplex：48個 | MPO：12個 MPO：24個 MPO：48個 |
| 色 | 黒 | ||
| 寸法(mm) | W482 × H43 × D10 （アダプタ含まず） | ||
※ ** ：アダプタ色 / CL：透明、AQ：アクア
※MPOアダプタはキーアップ/キーダウンとなっています。

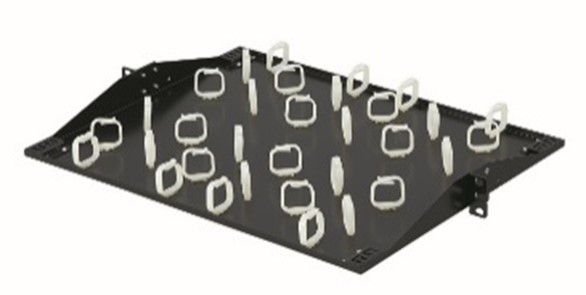

FBC514T-02
■ コード収容トレイ
| FBC514T-｢ ｣ | 02 | ||
| 設置タイプ | 19インチラック（EIA 規格） | ||
| ケーブル導入 | 前背面左右：各2（計8） | ||
| 色 | 黒 | ||
| 寸法(mm) | W482.6 × H43.7 × D360 | ||
※アダプタパネルと組み合わせて使用

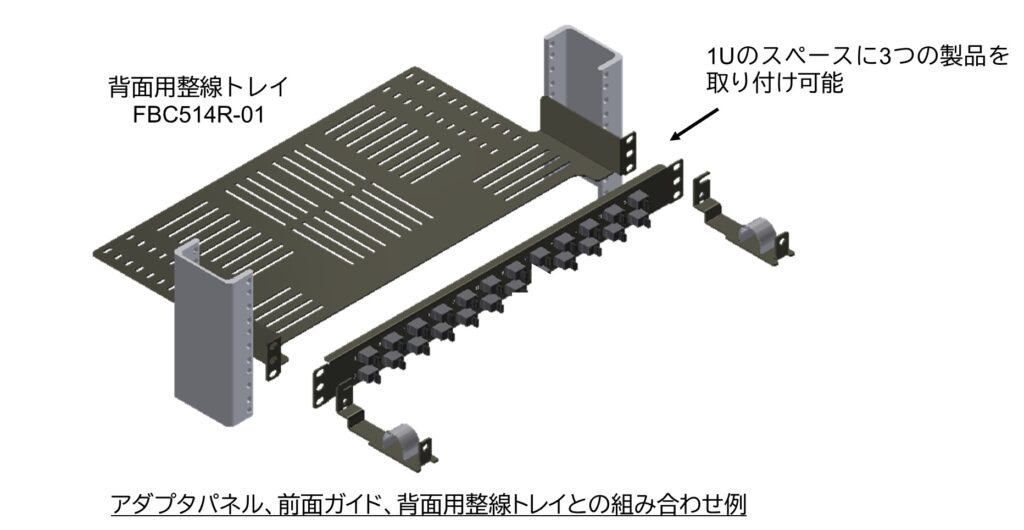

FBC514R-01
■ 背面用整線トレイ
| FBC514R-｢ ｣ | 01 | ||
| 設置タイプ | 19インチラック（EIA 規格） | ||
| ケーブル導入 | 背面左右：各6（計12）以上(自在配置) | ||
| 色 | 黒 | ||
| 寸法(mm) | W482 × H43 × D260 | ||
※アダプタパネルと組み合わせて使用

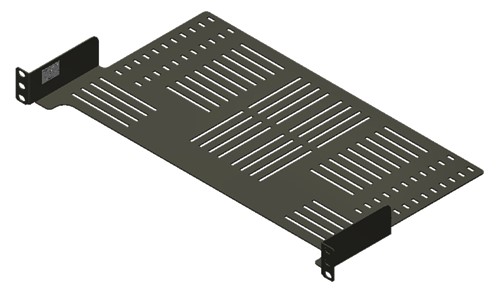

FBC514F-OT
■ 背面トレイ(オプション)
| FBC514F-｢ ｣ | OT | ||
| 設置タイプ | 19インチラック（EIA 規格） | ||
| ケーブル導入 | 背面左右：各5（計10）以上(自在配置) | ||
| 色 | 黒 | ||
| 寸法(mm) | W432 × H34.3 × D196 | ||
※パッチパネルシャーシ(固定型)と組み合わせて使用

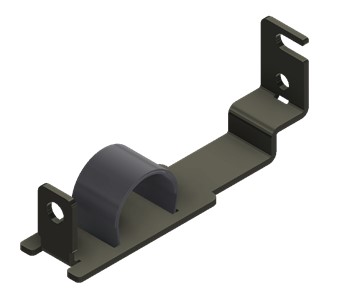

FBC514F-OG
■ 背面用整線トレイ
| FBC514F-｢ ｣ | OG | ||
| 設置タイプ | 19インチラック（EIA 規格） | ||
| 色 | 黒 | ||
| 寸法(mm) | W28 × H41.5 × D107.3 | ||
パッチパネルシャーシ(固定型)やアダプタパネルなどと組み合わせて使用
