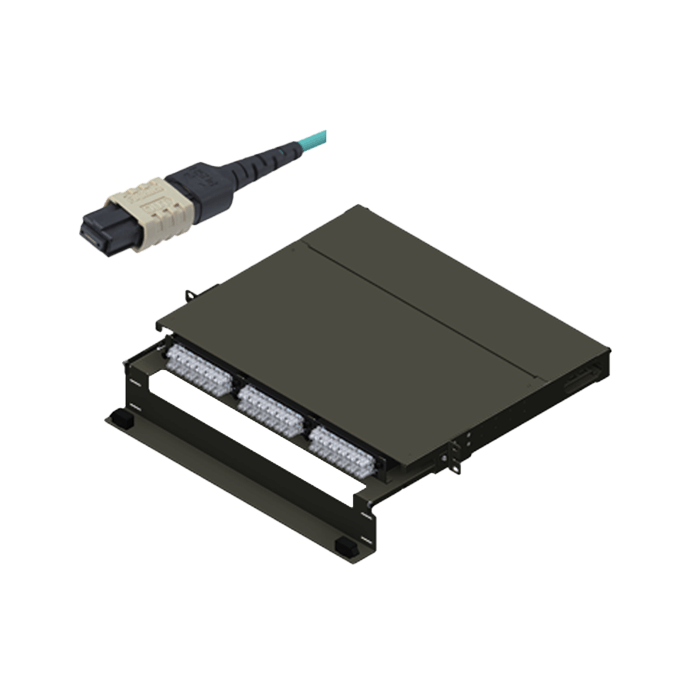

12MPO コネクタを用いた
ケーブリングシステム
12MPOコネクタを用いたケーブリングシステムは、すべての部品が光コネクタ付けされているため、製品を光コネクタでつなぐだけで光ケーブリングシステムを構築できます。それにより短時間で施行することができます。また12MPOコネクタを用いることで配線ボリュームを大幅に減らすことができます。万が一ケーブルが損傷しても、融着型現場組立光コネクタを用いれば素早い復旧が可能です。

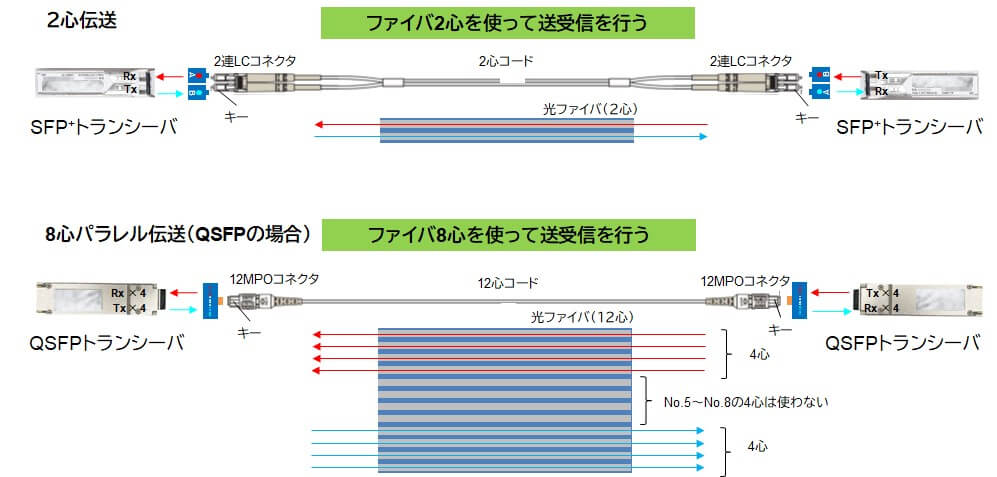

■データセンタ内の伝送システム
データセンタ内では多様なトランシーバが使われます。一般的には、送信/受信で各１心使用する２心伝送や、データ伝送の高速化の手段の一つとしてパラレル伝送（多心のファイバを使用してデータを伝送する）があります。
12MPO コネクタを用いたケーブリングシステム
■MPOケーブリングシステムの特長
①高速・大容量伝送
高速大容量に対応するため、OM3、OM4、OS2をラインナップ。10G、40G、100G、400GbEの伝送にも適用可能。
②高密度
細径・多心のトランクケーブルとMPOコネクタを採用し、作業性を考慮しつつ高密度化を実現。
③短時間施工
端末はすべてコネクタ加工、コネクタを繋ぐだけでネットワークを構築できます。（PLUG&PLAY）
④スケーラビリティ
トランクケーブル＆コネクタモジュールの組み合わせにより、
容易にネットワークの拡張が可能。
⑤配線方式
TIA-568ベースのA配線方式(Method A)およびB配線方式(Method B)を選択可能です。
またMPOのジェンダー(ピンあり/なし)を伝送方式によって指針を定め、管理しており、現場での不か事故を防止します。

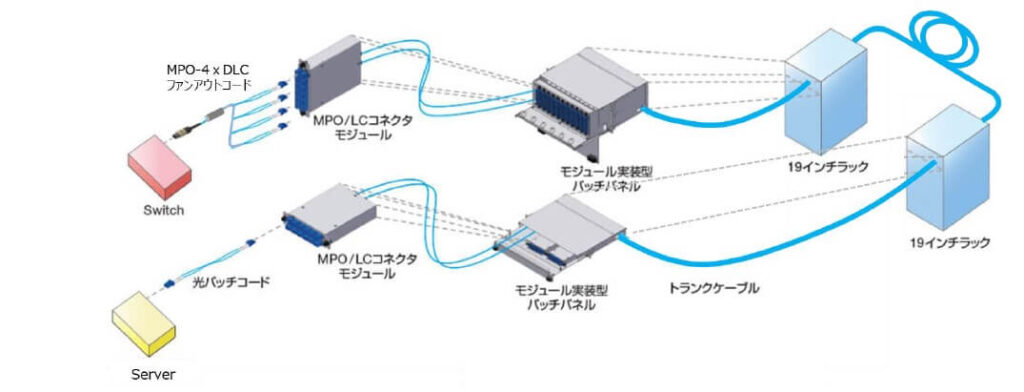

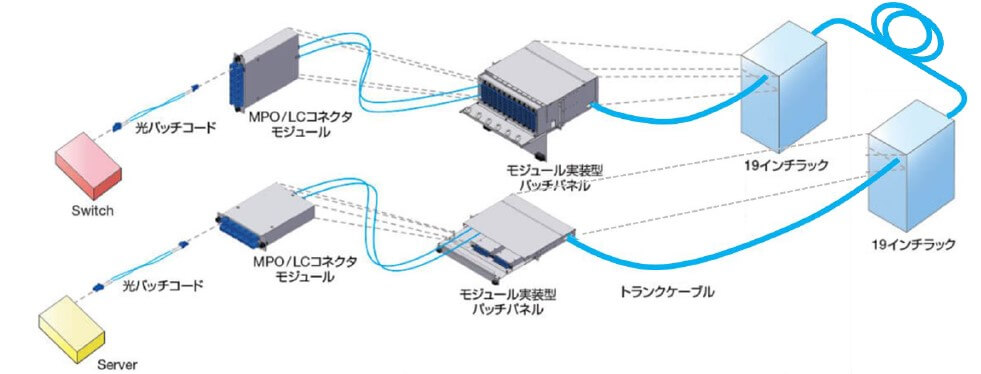

MPOケーブリングシステムの構成

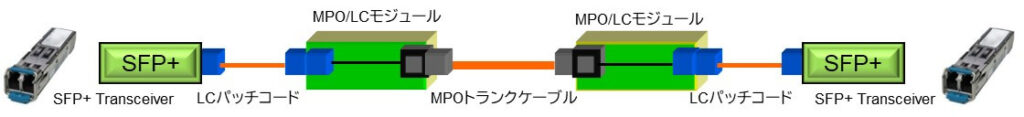

■2心伝送の構成例 ： 2心トランシーバ同士を接続

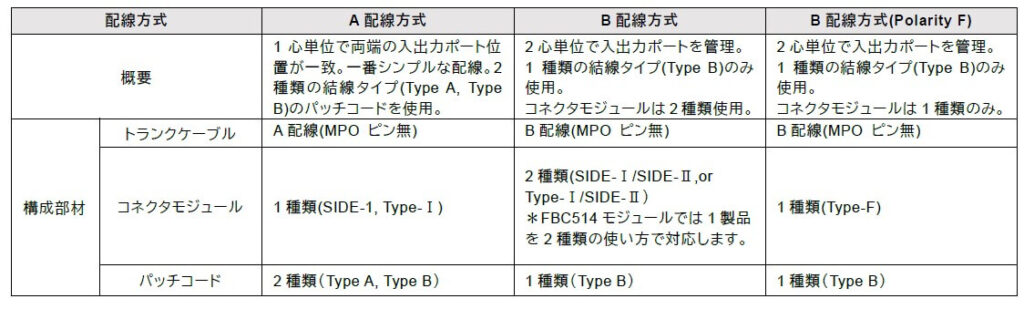

■2心伝送方式の特長
| 配線方式 | A配線方式 | B配線方式 | B配線方式(Polarity F) | |
| 概要 | 1心単位で両端の入出力ポート位置が一致。一番シンプルな配線。2種類の結線タイプ(Type A, Type B)のパッチコードを使用。 | 2心単位で入出力ポートを管理。 1種類の結線タイプ(Type B)のみ使用。 コネクタモジュールは2種類使用。 | 2心単位で入出力ポートを管理。 1種類の結線タイプ(Type B)のみ使用。 コネクタモジュールは1種類のみ。 | |
| 構成部材 | トランクケーブル | A配線(MPO ピン無) | B配線(MPO ピン無) | B配線(MPO ピン無) |
| コネクタモジュール | 1種類(SIDE-1, Type-Ⅰ) | 2種類(SIDE-Ⅰ/SIDE-Ⅱ,or Type-Ⅰ/SIDE-Ⅱ） ＊FBC514モジュールでは1製品を2種類の使い方で対応します。 | 1種類(Type-F) | |
| パッチコード | 2種類（Type A, Type B） | 1種類（Type B） | 1種類（Type B） | |

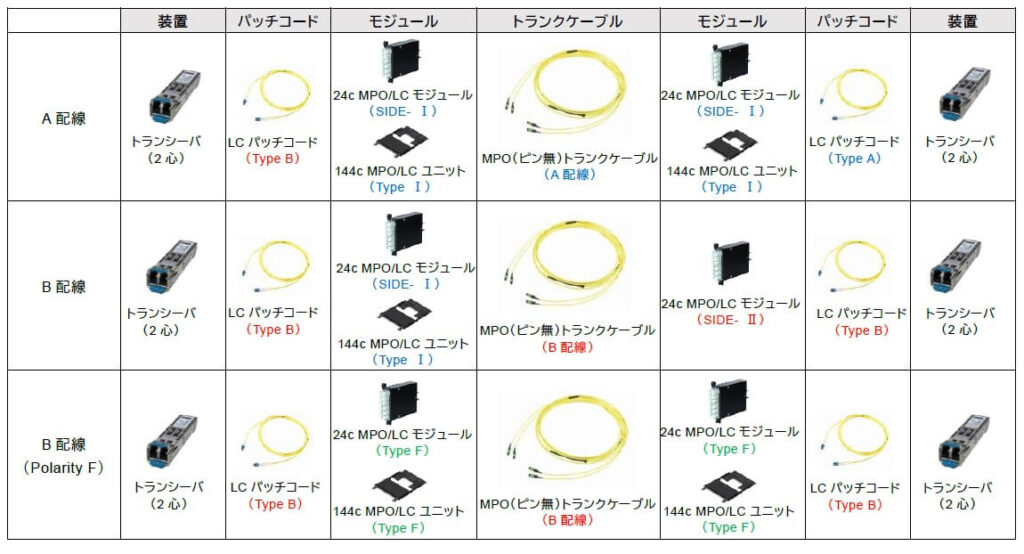

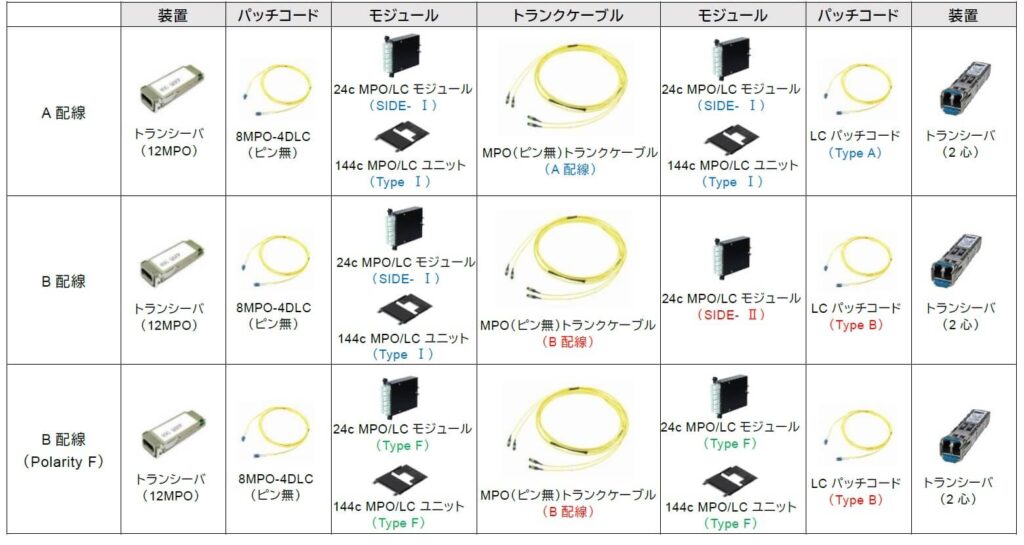

■構成品のパターン
■2心－8心伝送の構成例 ：2心トランシーバと8心トランシーバを接続
■2心伝送方式の特長
| 配線方式 | A配線方式 | B配線方式 | B配線方式(Polarity F) | |
| 概要 | 1心単位で両端の入出力ポート位置が一致。一番シンプルな配線。 2種類の結線タイプ。 | 2心単位で入出力ポートを管理。 コネクタモジュールは2種類使用。 | 2心単位で入出力ポートを管理。 コネクタモジュールは1種類のみ。 | |
| 構成部材 | トランクケーブル | A配線(MPO ピン無) | B配線(MPO ピン無) | B配線(MPO ピン無) |
| コネクタモジュール | 1種類(SIDE-1, Type-Ⅰ) | 2種類 (SIDE-Ⅰ/SIDE-Ⅱ,or Type-Ⅰ /SIDE-Ⅱ） ＊FBC514モジュールでは1製品を2種類の使い方で対応します。 | 1種類(Type-F) | |
| MPO/LC Breakoutコード | 1種類（QSFPトランシーバとSFP+トランシーバの接続に使用するFOタイプの配線） | |||
| パッチコード | 1種類（TypeA ） | 1種類（Type B） | 1種類（Type B） | |
■構成品のパターン

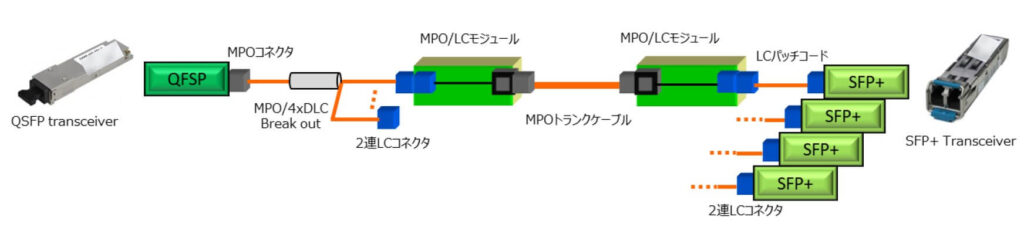

■2心－8心伝送の構成例 ：2心トランシーバと8心トランシーバを接続
■2心－8心伝送方式の特長
| 配線方式 | A配線方式 | B配線方式 | B配線方式(Polarity F) | |
| 概要 | 1心単位で両端の入出力ポート位置が一致。一番シンプルな配線。 2種類の結線タイプ。 | 2心単位で入出力ポートを管理。 コネクタモジュールは2種類使用。 | 2心単位で入出力ポートを管理。 コネクタモジュールは1種類のみ。 | |
| 構成部材 | トランクケーブル | A配線(MPO ピン無) | B配線(MPO ピン無) | B配線(MPO ピン無) |
| コネクタモジュール | 1種類(SIDE-1, Type-Ⅰ) | 2種類 (SIDE-Ⅰ/SIDE-Ⅱ,or Type-Ⅰ /SIDE-Ⅱ） ＊FBC514モジュールでは1製品を2種類の使い方で対応します。 | 1種類(Type-F) | |
| MPO/LC Breakoutコード | 1種類（QSFPトランシーバとSFP+トランシーバの接続に使用するFOタイプの配線） | |||
| パッチコード | 1種類（Type A ） | 1種類（Type B） | 1種類（Type B） | |
■構成品のパターン

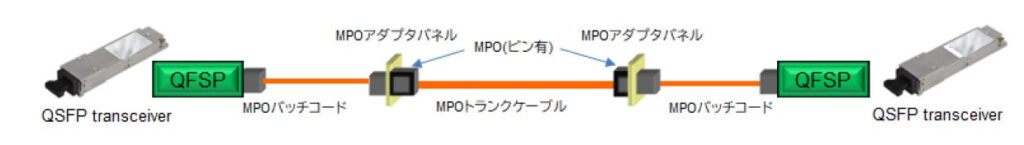

■8心パラレル伝送の構成例 ： 8心トランシーバ同士を接続
■8心伝送方式の特長
| 配線方式 | A配線方式 | B配線方式 | |
| 概要 | 2種類の結線タイプ(Type A, Type B)のパッチコードを使用。 | 1種類の結線タイプ(Type B)のみ使用。 | |
| 構成部材 | トランクケーブル | A配線(MPO ピン有) | B配線(MPO ピン有) |
| MPOアダプタ | キーアップ/キーダウン | キーアップ/キーアップ（MMのみ） または キーアップ/キーダウン | |
| パッチコード | 2種類（Type A, Type B） | 1種類（Type B） | |

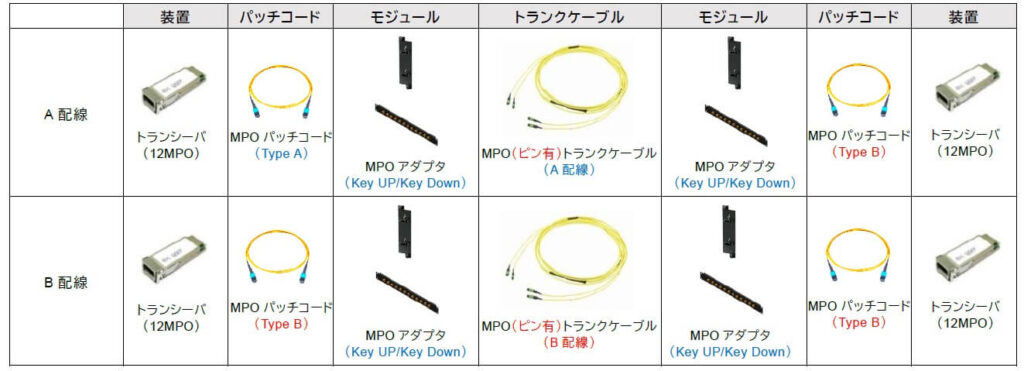

■構成品のパターン
MPOケーブリングシステムの配線方式

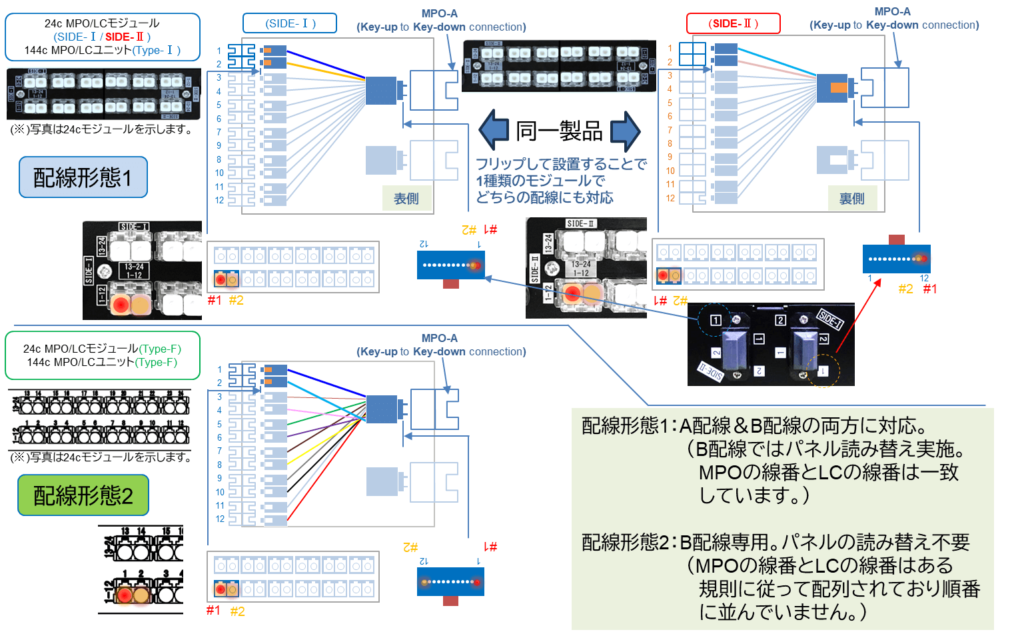

■MPO/LCコネクタモジュール内の配線チャート
配線方式はTIA-568に基づいたA配線/B配線を実現するため、MPO/LCモジュールとして2つの配線形態を用意します。

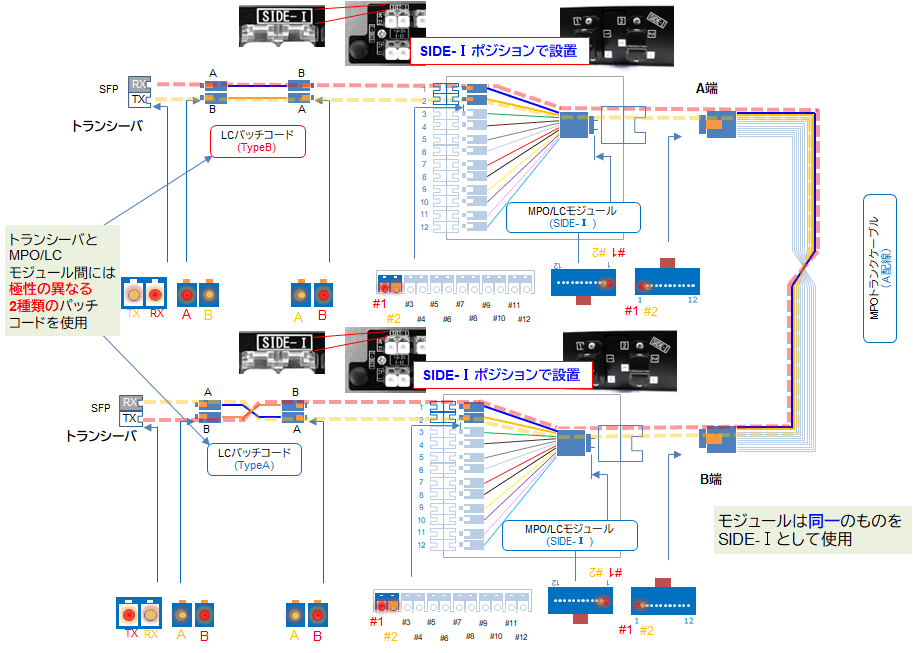

■2心伝送の配線チャート全体図（配線形態1）
○A配線方式

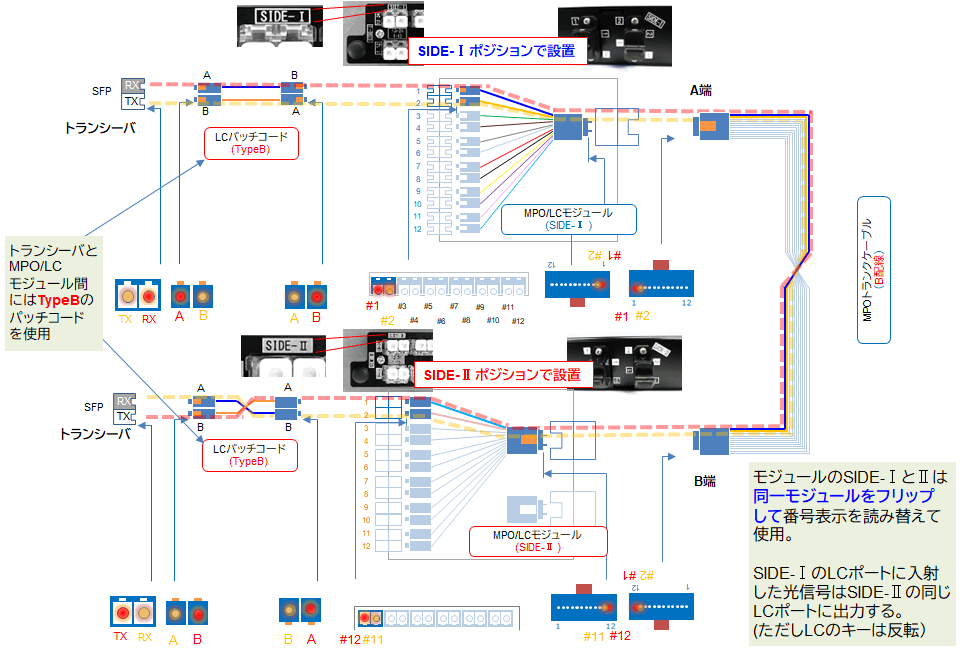

■2心伝送の配線チャート全体図（配線形態1）
○B配線方式

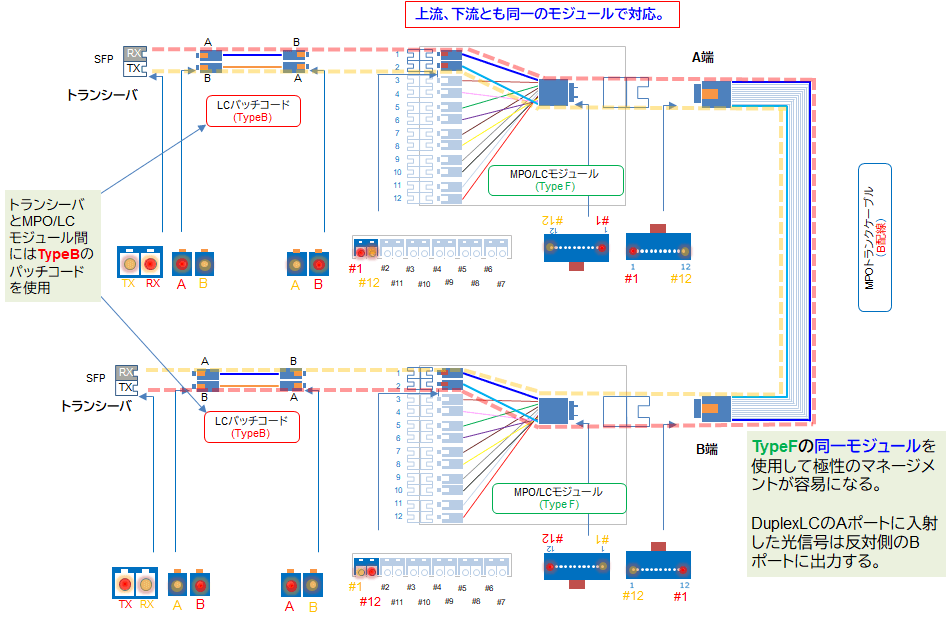

■2心伝送の配線チャート全体図（配線形態2）
○B配線方式（Polarity F）

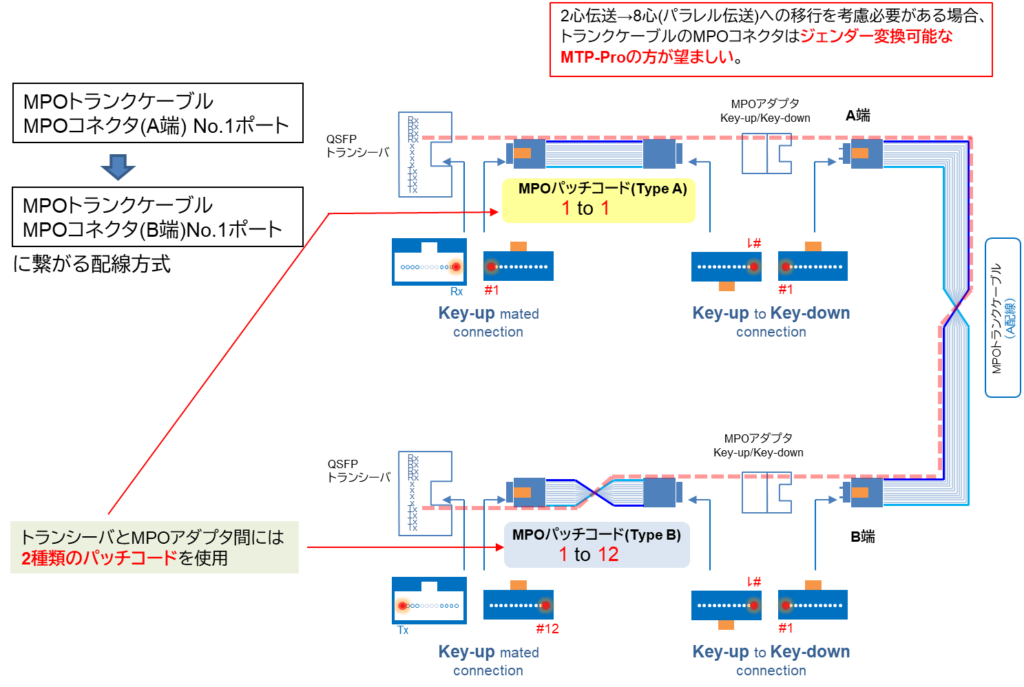

■8心パラレル伝送の配線チャート全体図
○A配線方式

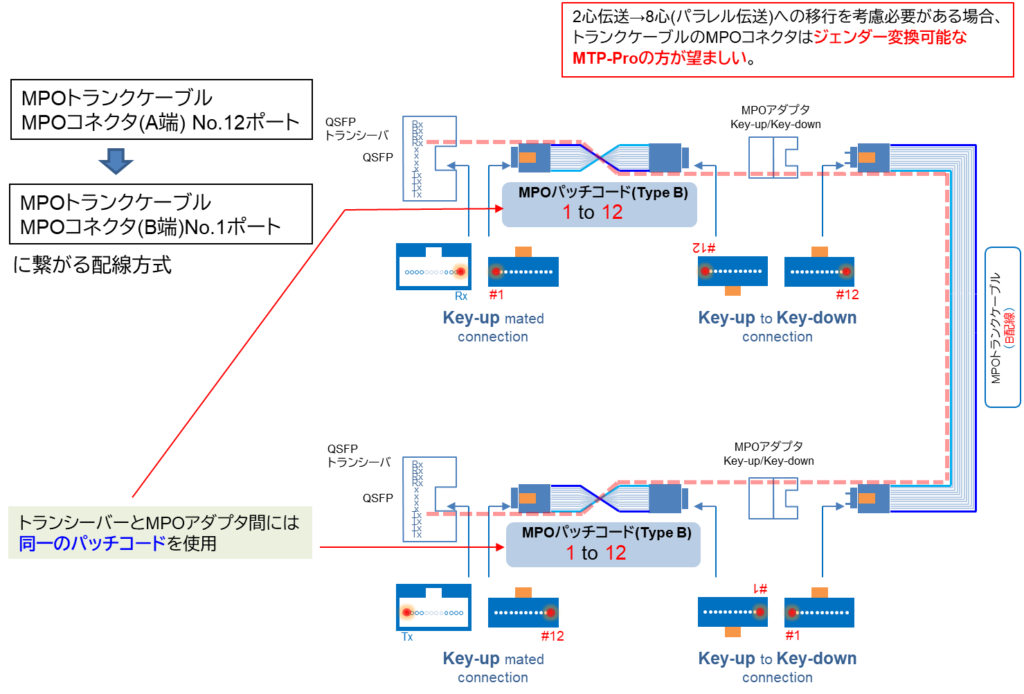

○B配線方式
