光コネクタ付き
コード集合型ケーブル
光コネクタ付きコード集合型ケーブルは、屋内の架間配線に使用されるコード集合型の光コネクタ付きケーブルです。シース内に光ファイバコードを内蔵しています。シングルモード光ファイバ、マルチモード光ファイバを選択いただけます。長さもご指定できます。
製品紹介

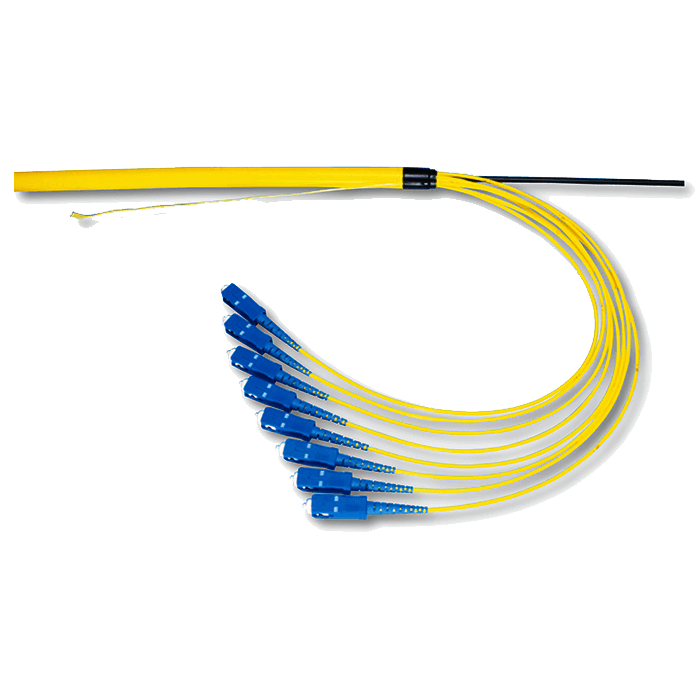

光コネクタ付きコード集合型ケーブル
□に全長(m)を指定してください。
特徴
■SC、LC、MU、FCコネクタ対応
■シングルモード、マルチモード対応
■ケーブル形状選択可能（平型、丸型）
■シース色選択可能
用途
■屋内の装置間配線
■光成端架間の配線

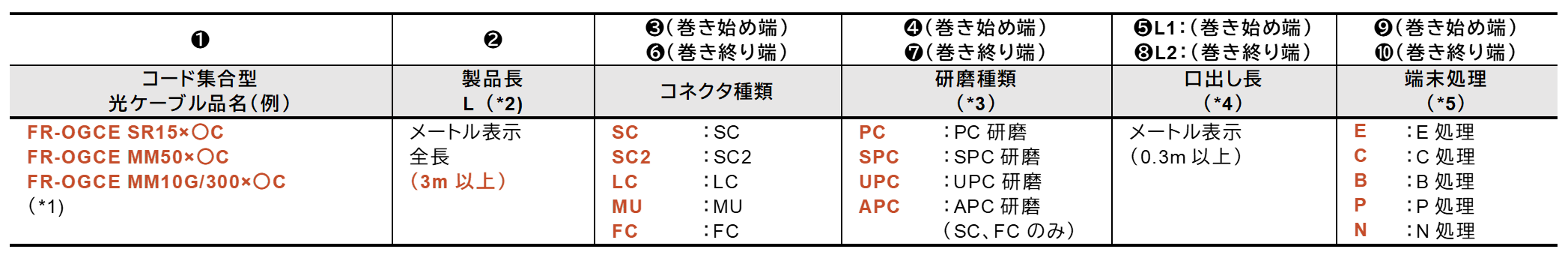

型番・ご注文例

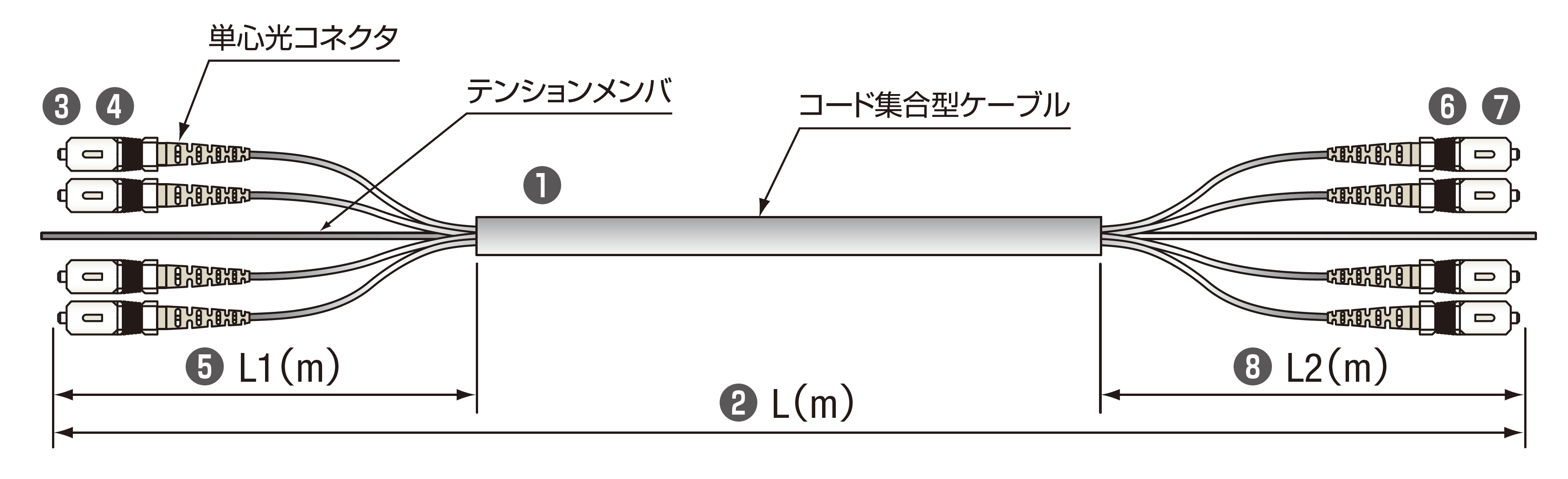

■両端コネクタ付き
*1. 〇は心数、SR15、MM50、MM10G/300などは使用されている光ファイバの種類を示します。
*2. 製品長の公差 3m≦L≦10m： ＋10％、-0 / 10m<L≦50m： ＋1m、-0 / 50m<L： ＋2%、-0
*3. マルチモードファイバはPC研磨のみ
*4. 口出し長の公差 L1またはL2≦1m： ＋0.1m、-0 / 1m<L1またはL2： ＋0.2m、-0 TMを残し、口出し長は心線と荷姿に応じて段差付きとなります。
*5. 端末処理の詳細については次ページの■端末処理について を参照ください。 片端末処理の型番は表示を省略する場合があります。

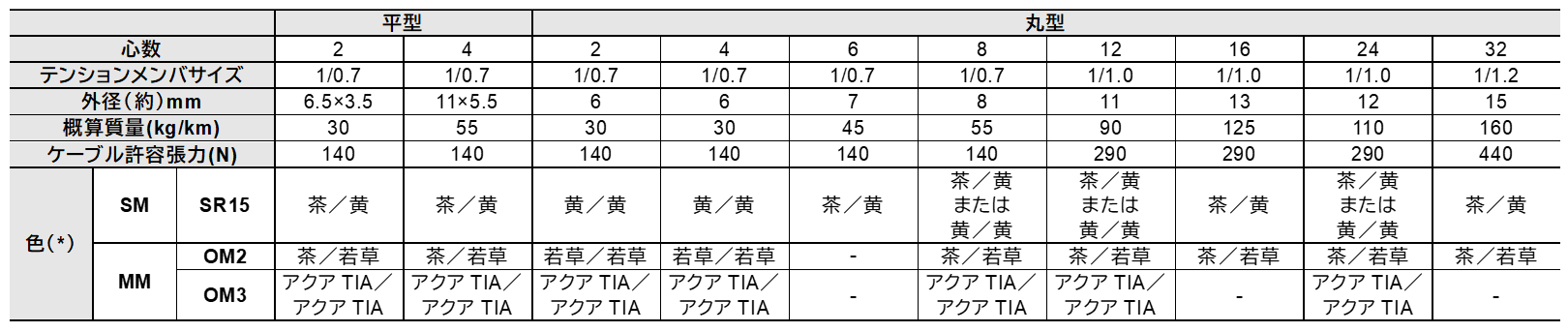

仕様表
一部の心数、ファイバ種類についてケーブル形状、シース色／コード色をお選びいただけます。ご注文の際にご指定ください。
（*）シース色／コード色を示します。

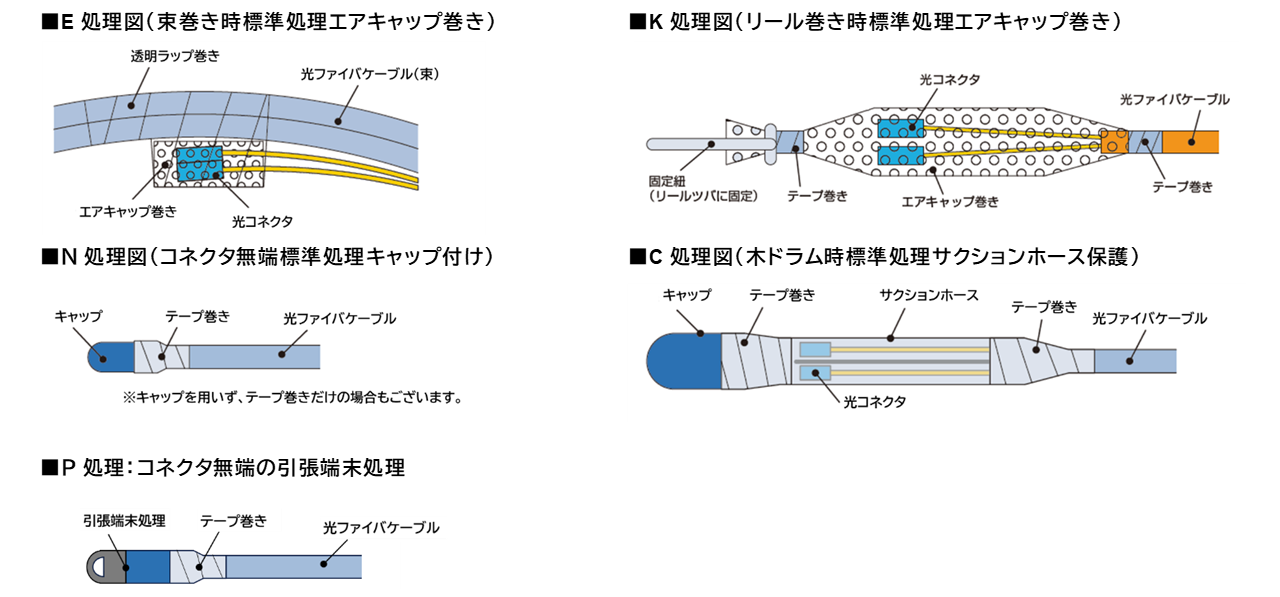

端末処理について
■ 光コネクタ付きターミネーション型光ケーブル ■ 光コネクタ付きコード集合ケーブル ■ 光コネクタ付き層型ケーブル
については巻き始め端および巻き終り端の端末保護処理方法をご指定いただく必要がありますが代表的な処理方法を示します。
（※：構造を示すための図ですので、実際とは異なる点がございます。）
