トランクケーブル
トランクケーブルは、データセンタ内の架間、ルーム間をつなぐためのトランクケーブルです。MPOコネクタ、単心コネクタなどを取り付けた形で納入いたします。設置環境に応じて牽引端、リール梱包に対応します。
トランクケーブル
■ データセンタ内の架間、ルーム間をつなぐためのトランクケーブルです。
MPO、単心コネクタなどを取り付けた形で納入いたします。設置環境に応じて牽引端、リール梱包に対応します。
■ MPO-MPO
■ MPO- 単心コネクタ（ファンアウト）
■ 単心コネクタ（ファンアウト）- 単心コネクタ（ファンアウト）
■ 在庫： 下記ケーブルについては常時在庫があり、短納期にて結線し出荷することが可能です。
12 心 …… OS2（SM）、OM3、OM4
24 心 …… OS2（SM）、OM3、OM4
48 心 …… OS2（SM）、OM3、OM4
72,96,144心ケーブルについてはお問い合わせください
■ 在庫： 下記ケーブルについては常時在庫があり、短納期にて結線し出荷することが可能です。
12 心 …… OS2（SM）、OM3、OM4
24 心 …… OS2（SM）、OM3、OM4
48 心 …… OS2（SM）、OM3、OM4
72,96,144心ケーブルについては
お問い合わせください

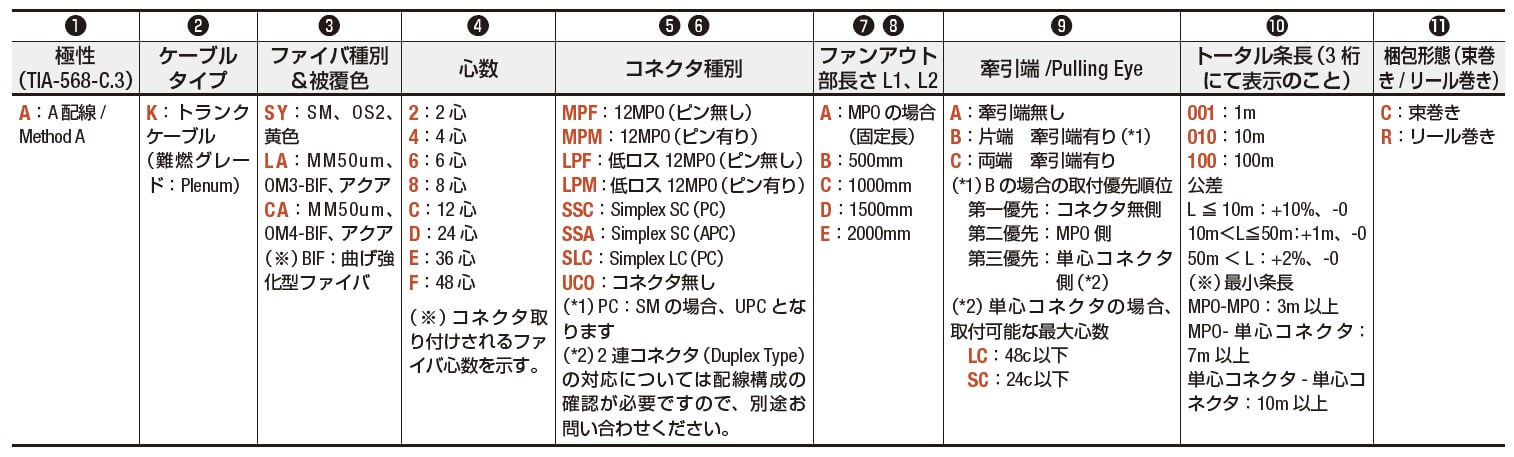

指定可能なトランクケーブルの詳細（注文時のオプションなど）

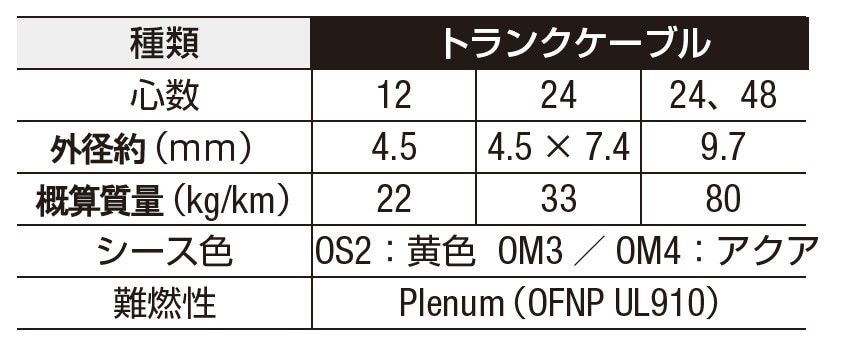

■ トランクケーブルの仕様
現行のコード集合型ケーブルに比べて細径であり、多心数の配線
時に省スペース化を実現します。
3mm のサブユニット（コード）に12 心を収納し、MPO コネクタとの組み合わせに最適なケーブルです。
※ 24 心ケーブル（4.5 × 7.4mm）は、在庫が終了次第、順次、丸形（外径9.7mm）に切り替えの予定です
■ リール
木質ボードと紙管の胴部で構成されたリールです。ボルトとナットにて組み立てられており、使用後、現地で分解して廃却が可能です。データセンタのサーバルーム内への持ち込みも容易なコンパクトサイズ（ツバ径44cm および60cm タイプ）です。木くずが出にくい材質のため、サーバルーム内での使用も問題ありません。
■ 牽引端
各心数、コネクタ数量に合わせて牽引端の外径は30 ～ 50mm になります。また、牽引端の長さはコネクタ分岐長と数量により変わります。
■ 極性
A 配線形態のみ記載となりますが、B 配線、Duplex タイプのSC、LC コネクタを希望される場合は別途ご相談ください。
