小型スプリッタモジュール

小型スプリッタモジュール FSC114 シリーズは、筐体の空きスペースや屋内壁面などへの設置が可能です。FSC114 本体に取り付けることにより、縦置き、横置きできるマグネットベースを付属したタイプの製品もございます。

カタログダウンロード

小型スプリッタモジュール

■ 筐体の空きスペースや、屋内壁面などへの設置が可能です。
■ コネクタ研磨はUPC 研磨/APC 研磨に対応しています。
■ FSC114 本体に取り付けることにより、縦置き、横置き対応可能とするマグネットベースを付属したタイプの製品もございます。

FSC114 シリーズ

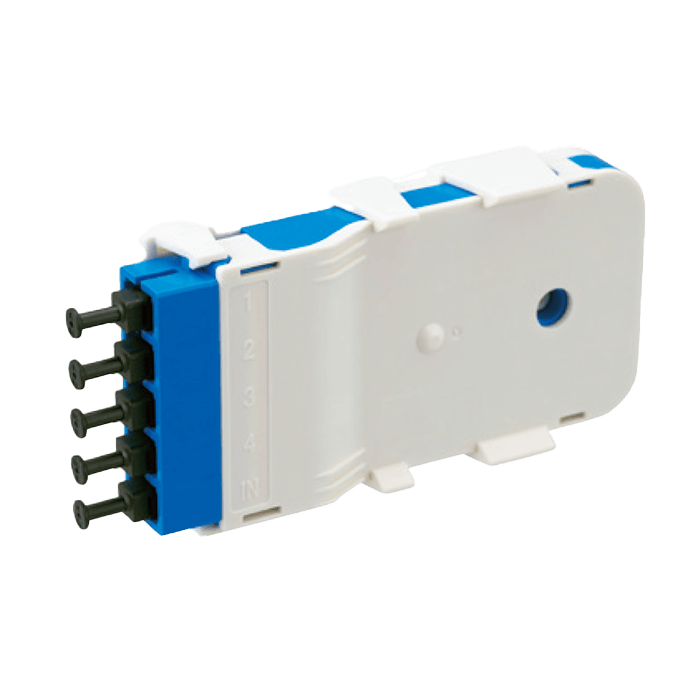

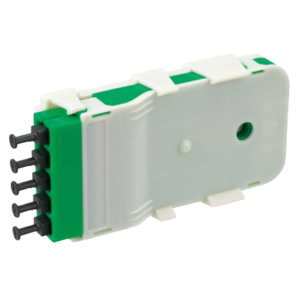

1×4 スプリッタモジュール
(UPC(上)、APC(下))

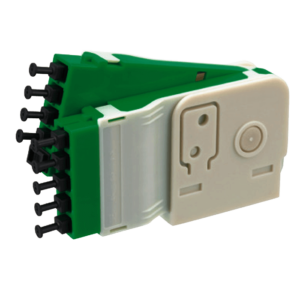

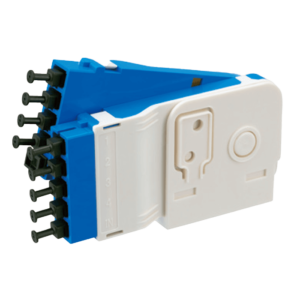

1×8 スプリッタモジュール
(UPC(上)、APC(下))

マグネットベース取付例

縦置き

横置き

マグネットベース本体

縦置き

マグネットベース本体

横置き

マグネットベース本体

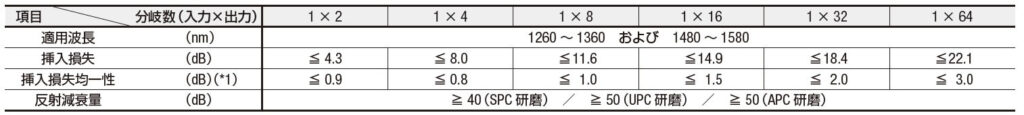

スプリッタモジュール共通仕様・光学特性

(*1)表中の損失均一性は入出力のコネクタ特性は含みません。
